带安全槽的自攻镶嵌件带安全槽的自攻镶嵌件

选择规格尺寸点击↓

M4

M4

M5

M5

M6

M6

M8

M8

M10

M12

M12

M14

M14

M16

M16

同规格，其他部分尺寸不同

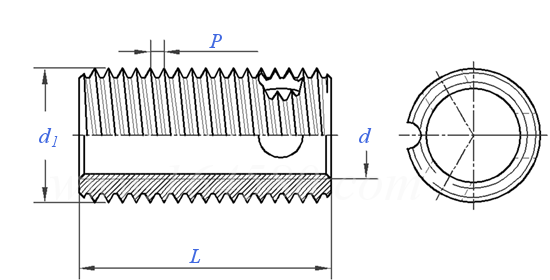

带安全槽的自攻镶嵌件带安全槽的自攻镶嵌件

尺寸单位: mm

带安全槽的自攻镶嵌件 Others带安全槽的自攻镶嵌件带安全槽的自攻镶嵌件O 带安全槽的自攻镶嵌件

带安全槽的自攻镶嵌件带安全槽的自攻镶嵌件

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

公称直径
d

M4

M4

M5

M5

M6

M6

M8

M8

M10

M12

M12

M14

M14

M16

M16

d₁	外螺纹
P	外螺纹螺距
L

6.5	6.5	8	8	10	10	12	12	14	16	16	18	18	20	20
0.8	0.8	1	1	1.25	1.25	1.5	1.5	1.5	1.75	1.75	2	2	2	2
6	8	7	10	8	12	9	14	10	12	22	14	24	14	24

工艺相关

带安全槽的自攻镶嵌件

带安全槽的自攻镶嵌件

带孔插销自攻螺套

带孔插销自攻螺套

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 13914 - 2013

冲压件尺寸公差

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息

1		[标准] YJT 5023	带孔插销自攻螺套 Threaded Insert, Self-tapping with Safety Groove
2		[标准] YJT 5024	带孔插销自攻螺套 Threaded Insert, Self-tapping with Safety Groove
