首页 产品与标准 JB /T 4208.1 - 2014 冷镦模通用件-切料刀 A1型（适用螺栓及螺钉）
[模具]

冷镦模通用件-切料刀 A1型（适用螺栓及螺钉） JB /T 4208.1 - 2014

选择规格尺寸 点击↓

M2

M2.5

M2.5

M3

M4

M4

M5

M6

M5

M6

M8

M8

M10

M12

同规格，其他部分尺寸不同

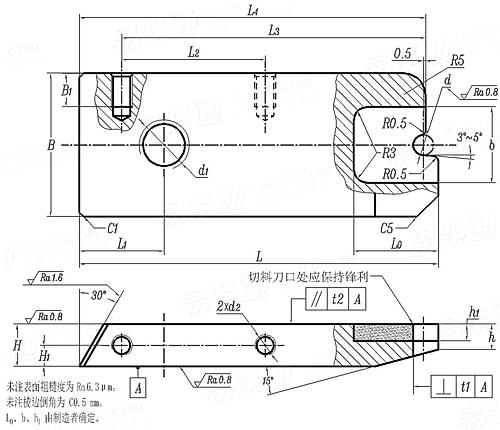

JB /T 4208.1 - 2014 冷镦模通用件-切料刀 A1型（适用螺栓及螺钉）

尺寸单位: 毫米(mm)
机械行业JB /T4208.1 - 2014 JB4208.1 4208.1JB 冷镦模通用件-切料刀 A1型（适用螺栓及螺钉）
JB /T 4208.1 - 2014 冷镦模通用件-切料刀 A1型（适用螺栓及螺钉）
扫一扫分享
公差
螺纹规格
M2 M2.5 M2.5 M3 M4 M4 M5 M6 M5 M6 M8 M8 M10 M12
d GB5780~5783、GB5785~5786 最小值=公称
最大值
GB65、GB67~69 最小值=公称
最大值
GB818~820、GB5784、GB70.1 最小值=公称
最大值
H 最大值=公称
最小值
L4 最大值=公称
最小值
L
B
L3
L2
L1
H1
h
B1
d1
d2
t1
t2
适用机型
/ / / 2.84 3.80 3.80 4.78 5.78 4.78 5.78 7.72 7.72 9.72 11.68
/ / / 2.915 3.875 3.875 4.855 5.855 4.855 5.855 7.81 7.81 9.81 11.79
1.65 2.12 2.12 2.58 3.44 3.44 4.36 5.21 4.36 5.21 7.04 7.04 8.85 10.67
1.71 2.18 2.18 2.655 3.515 3.515 4.435 5.285 4.435 5.285 7.13 7.13 8.94 10.78
/ / / / 3.84 3.84 4.84 5.84 4.84 5.84 7.8 7.8 9.8 11.75
/ / / / 3.915 3.915 4.915 5.915 4.915 5.915 7.89 7.89 9.89 11.86
7 7 8 8 8 10 10 10 12 12 12 15 15 15
6.91 6.91 7.91 7.91 7.91 9.91 9.91 9.91 11.89 11.89 11.89 14.89 14.89 14.89
52 52 70 70 70 82 82 82 104 104 104 130 130 130
51.81 51.81 69.81 69.81 69.81 81.78 81.78 81.78 103.78 103.78 103.78 129.75 129.75 129.75
54 54 72 72 72 85 85 85 108 108 108 135 135 135
22 22 32 32 32 34 34 34 36 36 36 50 50 50
38 38 60 60 60 72 72 72 92 92 92 116 116 116
19 19 28 28 28 34 34 34 44 44 44 54 54 54
16 16 20 20 20 20 20 20 24 24 24 30 30 30
3.5 3.5 4.0 4.0 4.0 5.0 5.0 5.0 6.0 6.0 6.0 7.5 7.5 7.5
5（3） 5（3） 6（4） 6（4） 6（4） 6（4） 6（4） 6（4） 8（5） 8（5） 8（5） 12（8） 12（8） 12（8）
5 5 6 6 6 8 8 8 10 10 10 14 14 14
M6 M6 M10 M10 M10 M12 M12 M12 M16 M16 M16 M16 M16 M16
M4 M4 M4 M4 M4 M5 M5 M5 M6 M6 M6 M8 M8 M8
0.08 0.08 0.10 0.10 0.10 0.10 0.10 0.10 0.12 0.12 0.12 0.12 0.12 0.12
0.05 0.05 0.06 0.06 0.06 0.06 0.06 0.06 0.08 0.08 0.08 0.08 0.08 0.08
Z12-2.5 Z12-2.5 Z12-4 Z12-4 Z12-4 Z12-6 Z12-6 Z12-6 Z12-8 Z12-8 Z12-8 Z12-12 Z12-12 Z12-12
①,注：括号内的尺寸适用于螺栓及内六角螺钉长度 ≤ 3d。
②,A1型切料刀适用于双击整模自动冷镦机用紧固件冷镦模。
③,材料由制造者选定。
刀体推荐采用45钢，硬度为40~45HRC；
镶块推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4208.1 - 1996 JB /T 4208.1 - 2014

采用标准

工艺相关

JB /T 4213 - 2014
紧固件冷镦模 技术条件
JB /T 4024 - 2014
自动冷镦机 模腔尺寸

相关材料标准或牌号

GB /T 699-1999
牌号
中国ISC
其他名称

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
注：技术数据仅供参考，请以官方原件为准！
