冷镦模具通用件-切料刀 A2 型 (适用多工位自动冷镦机;适用螺栓及螺钉类) JB /T 4208.1 - 1996

选择规格尺寸 点击↓

M4

M5

M6

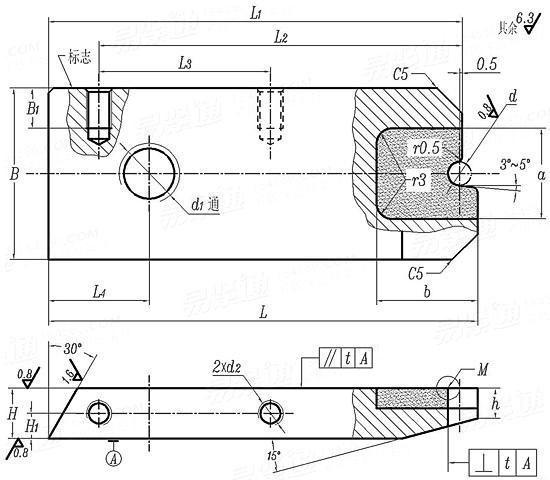

JB /T 4208.1 - 1996 冷镦模具通用件-切料刀 A2 型 (适用多工位自动冷镦机;适用螺栓及螺钉类)

尺寸单位: 毫米(mm)
机械行业JB /T4208.1 - 1996 JB4208.1 4208.1JB 冷镦模具通用件-切料刀 A2 型 (适用多工位自动冷镦机;适用螺栓及螺钉类)
JB /T 4208.1 - 1996 冷镦模具通用件-切料刀 A2 型 (适用多工位自动冷镦机;适用螺栓及螺钉类)
扫一扫分享
螺纹规格
M4 M5 M6
d GB5780~5783、GB5785~5786、GB70 最小值=公称
最大值
GB5784 最小值=公称
最大值
H 最大值=公称
最小值
L1 最大值=公称
最小值
L
B
a
b
L2
L3
L4
H1
h
B1
d1
d2
t 垂直度
平行度
适用机床
3.74 4.74 5.74
3.815 4.815 5.815
3.4 4.32 5.17
3.475 4.395 5.245
10 10 10
9.91 9.91 9.91
82 82 82
81.78 81.78 81.78
85 85 85
34 34 34
15 15 15
20 20 20
72 72 72
34 34 34
20 20 20
5 5 5
6(4) 6(4) 6(4)
8 8 8
M12 M12 M12
M5 M5 M5
0.1 0.1 0.1
0.06 0.06 0.06
Z47-6 Z47-6 Z47-6
①,注:括号内的尺寸适用于螺栓及内六角螺钉长度 ≤ 3d。
②,技术要求:
材料——刀体45钢(GB699);镶块YG20C(WC-80,Co-20)。
硬度——刀体40~45HRC。
切料刀口M处应保持锐角。
在规定部位标志出螺钉(螺栓或内六角螺钉)的螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
