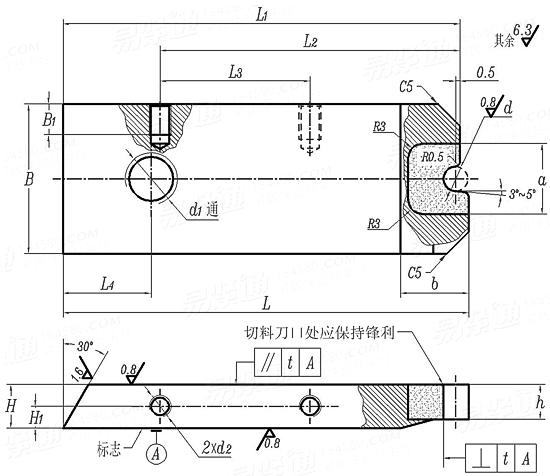

冷镦模具通用件-切料刀 E型 (适用于GB6170、GB6171、GB6175) JB /T 4208.5 - 1996

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M6

JB /T 4208.5 - 1996 冷镦模具通用件-切料刀 E型 (适用于GB6170、GB6171、GB6175)

尺寸单位: 毫米(mm)
机械行业JB /T4208.5 - 1996 JB4208.5 4208.5JB 冷镦模具通用件-切料刀 E型 (适用于GB6170、GB6171、GB6175)
JB /T 4208.5 - 1996 冷镦模具通用件-切料刀 E型 (适用于GB6170、GB6171、GB6175)
扫一扫分享
螺纹规格
M1.6 M2 M2.5 M3 M4 M5 M6
d 最小值=公称
最大值
H 最大值=公称
最小值
L1 最大值=公称
最小值
L
B
a
b
h
L2
L3
L4
H1
B1
d1
d2
t 垂直度
平行度
适用机床
2.2 2.8 3.5 3.9 4.9 5.6 7
2.26 2.86 3.575 3.975 4.975 5.675 7.09
10 10 10 10 10 10 10
9.91 9.91 9.91 9.91 9.91 9.91 9.91
90 90 90 90 90 90 90
89.78 89.78 89.78 89.78 89.78 89.78 89.78
92 92 92 92 92 92 92
34 34 34 34 34 34 34
15 15 15 15 15 15 15
20 20 20 20 20 20 20
2.8 2.8 3 4 5 5 5
68 68 68 68 68 68 68
34 34 34 34 34 34 34
20 20 20 20 20 20 20
5 5 5 5 5 5 5
8 8 8 8 8 8 8
M12 M12 M12 M12 M12 M12 M12
M5 M5 M5 M5 M5 M5 M5
0.1 0.1 0.1 0.1 0.1 0.1 0.1
0.08 0.08 0.08 0.08 0.08 0.08 0.08
Z41-4、Z41-6 Z41-4、Z41-6 Z41-4、Z41-6 Z41-4、Z41-6 Z41-4、Z41-6 Z41-4、Z41-6 Z41-4、Z41-6
①,适用于螺母自动冷镦机的模具。
②,技术要求:
材料——刀体 45 钢 (GB699);镶块 YG20C。
热处理硬度——刀体 40~45 HRC。
在规定部位标志出螺母标准号、螺纹规格及机床型号。
其他技术要求按 JB/T 4213 的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
