冷镦模具通用件-切料刀压板 A型(适用螺栓及螺钉) JB /T 4208.2 - 2014

选择规格尺寸 点击↓

M2~M2.5

M2.5~M4

M4~M6

M5~M8

M8~M12

M12~M16

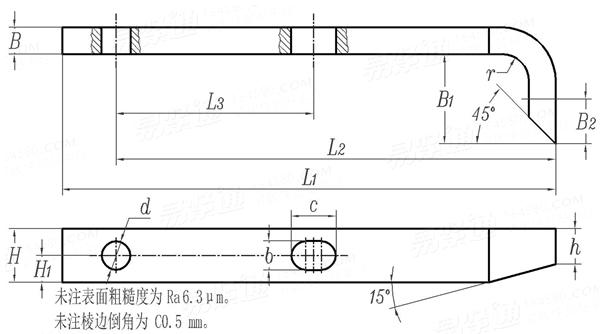

JB /T 4208.2 - 2014 冷镦模具通用件-切料刀压板 A型(适用螺栓及螺钉)

尺寸单位: 毫米(mm)/英寸(inch)
机械行业JB /T4208.2 - 2014 JB4208.2 4208.2JB 冷镦模具通用件-切料刀压板 A型(适用螺栓及螺钉)
JB /T 4208.2 - 2014 冷镦模具通用件-切料刀压板 A型(适用螺栓及螺钉)
扫一扫分享
螺纹规格
M2~M2.5 M2.5~M4 M4~M6 M5~M8 M8~M12 M12~M16
L1
H
B
B1
L2
L3
h
H1
d
b
c
r
适用机床
52 70 82 104 130 154
7 8 10 12 15 20
3 5 6 6 8 10
12 17 19 20 28 34
38 60 72 92 116 138
19 28 34 44 54 54
5(3) 6(4) 6(4) 8(5) 12(8) 16(12)
3.5 4 5 6 7.5 10
4.5 4.5 5.5 6.5 8.5 8.5
4.5 4.5 5.5 6.5 8.5 8.5
7 7 8 10 12 12
6 6 6 6 12 12
Z12-2.5 Z12-4 Z12-6、Z47-6 Z12-8 Z12-12 Z12-16
①,适用于双击整模自动冷镦机、多工位自动冷镦机和螺母自动冷镦机用紧固件冷镦模。
②,注:括号内的尺寸适用于螺钉、内六角螺钉及螺栓长度 ≤ 3d。
③,材料由制造者选定。推荐采用 65Mn 。硬度 B2 ( ≈ B1/2 ) 段 50~55 HRC,其余 40~45 HRC。
技术要求应符合 JB/T 4213 的规定。
