冷镦模具通用件-切料刀压板 B型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4208.2 - 2014

选择规格尺寸点击↓

M1.6~M6

M8~M10

M8~M14

M14~M16

M16~M20

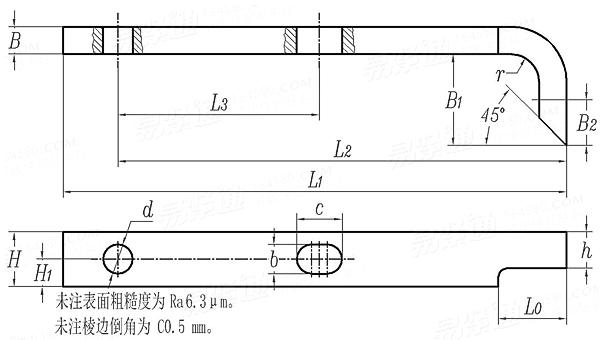

JB /T 4208.2 - 2014 冷镦模具通用件-切料刀压板 B型 (适用于GB6170、GB6171、GB6175、GB6176)

尺寸单位: 毫米(mm)/英寸(inch)

机械行业JB /T4208.2 - 2014 JB4208.2 4208.2JB 冷镦模具通用件-切料刀压板 B型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M1.6~M6

M8~M10

M8~M14

M14~M16

M16~M20

L₁
H
B
B₁
L₂
L₃
h
H1
d
b
c
L₀
r
适用机床

76	110	110	98	116
10	12	16	16	18
5	6	8	8	9
18	27	27	37	37
68	100	100	88	104
34	50	50	44	34
5	8	12	12	14
5	6	8	8	9
5.5	6.5	8.5	8.5	8.5
5.5	6.5	8.5	8.5	8.5
8	10	12	12	12
20	25	25	25	25
6	6	12	12	12
Z41-4、Z41-6	A411	A412	Z41-16、ZM416	Z41-20、Z41-20G

①,适用于螺母自动冷镦机用紧固件冷镦模。
②,材料由制造者选定。推荐采用65Mn。硬度B₂(≈B₁/2)段50~55HRC，其余40~45HRC。
技术要求应符合JB/T 4213的规定。

替代列表

JB /T 4208.9 - 1996 JB /T 4208.2 - 2014

采用标准

工艺相关

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
