冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820) JB /T 4208.10 - 1996

选择规格尺寸 点击↓

M2

M2.5

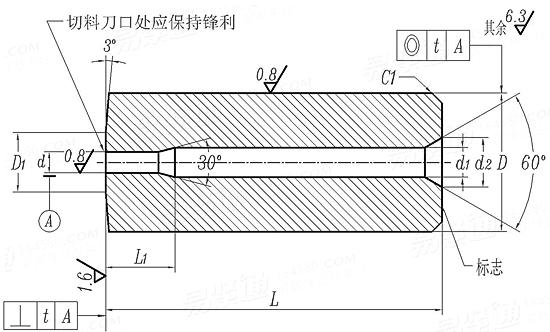

JB /T 4208.10 - 1996 冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820)

尺寸单位: 毫米(mm)
机械行业JB /T4208.10 - 1996 JB4208.10 4208.1 冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820)
JB /T 4208.10 - 1996 冷镦模具通用件-切料模 A型 (适用于GB67、GB68、GB69、GB818、GB819、GB820)
扫一扫分享
螺纹规格
M2 M2.5
d 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
D1
L1
d1
d2
t 同轴度
垂直度
适用机床
1.65 2.12
1.75 2.22
1.71 2.18
14(10) 14(10)
13.975(9.975) 13.975(9.975)
13.939(9.9.9) 13.939(9.9.9)
34 34
33.84 33.84
6 6
5 7
2.4 3
5 5
0.04 0.04
0.04 0.04
Z12-2.5 Z12-2.5
①,适用于双击整模自动冷镦机的模具。
②,注:括号内尺寸系根据自动冷镦机现行模腔尺寸确定 。
③,技术要求:
材料W18Cr4V(YB12)。
热处理硬度60~62HRC。
切料模口处应保持锐角。
在规定部位标志出螺钉的的标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
替代列表
注:技术数据仅供参考,请以官方原件为准!
