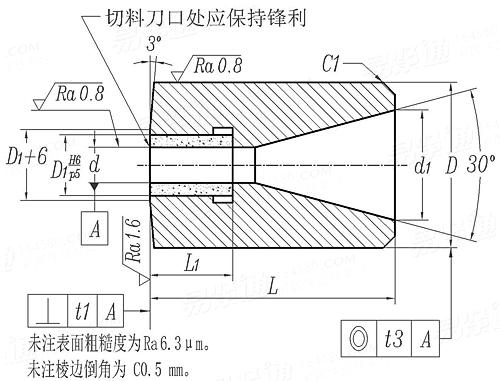

冷镦模具通用件-切料模 C型(适用GB6170、GB6171、GB6175、GB6176) JB /T 4208.3 - 2014

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M4

M5

M6

JB /T 4208.3 - 2014 冷镦模具通用件-切料模 C型(适用GB6170、GB6171、GB6175、GB6176)

尺寸单位: 毫米(mm)
机械行业JB /T4208.3 - 2014 JB4208.3 4208.3JB 冷镦模具通用件-切料模 C型(适用GB6170、GB6171、GB6175、GB6176)
JB /T 4208.3 - 2014 冷镦模具通用件-切料模 C型(适用GB6170、GB6171、GB6175、GB6176)
扫一扫分享
螺纹规格
M1.6 M2 M2.5 M3 M4 M5 M4 M5 M6
d 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
d1
D1
L1
t1
t3
适用机型
2.2 2.8 3.5 3.9 4.9 5.6 4.9 5.6 7
2.3 2.9 3.618 4.018 5.018 5.718 5.018 5.718 7.138
2.26 2.86 3.57 3.97 4.97 5.67 4.97 5.67 7.08
18 18 18 18 18 18 22 22 22
17.968 17.968 17.968 17.968 17.968 17.968 21.96 21.96 21.96
17.925 17.925 17.925 17.925 17.925 17.925 21.908 21.908 21.908
30 30 30 30 30 30 30 30 30
29.87 29.87 29.87 29.87 29.87 29.87 29.87 29.87 29.87
6.5 10.8 11.5 11.9 12.9 13.6 12.9 13.6 15
10 10 10 10 10 10 13 13 13
10 10 10 10 10 10 10 10 10
0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04
0.04 0.04 0.04 0.04 0.04 0.04 0.05 0.05 0.05
Z41-4 Z41-4 Z41-5 Z41-5 Z41-5 Z41-5 Z41-6 Z41-6 Z41-6
①,适用于螺母自动冷镦机用紧固件冷镦模。
②,材料由制造者选定。模套推荐采用45、45Cr、60Si2Mn,硬度为42~48HRC;模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213的规定。
