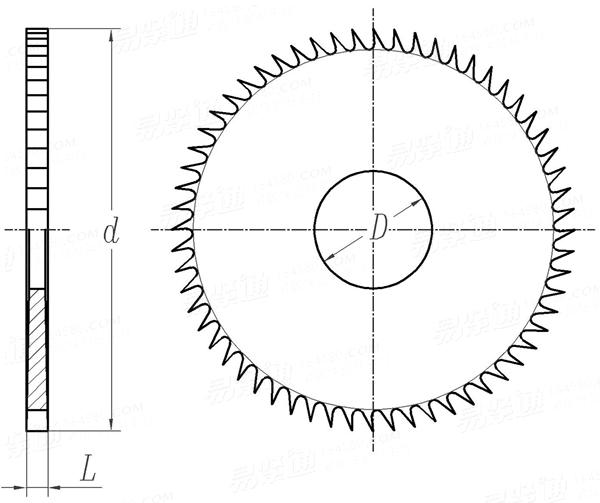

螺钉槽铣刀 GB 1122 - 1985

选择规格尺寸 点击↓

40

40

40

40

40

40

40

60

60

60

60

60

60

60

60

60

75

75

75

75

75

75

75

75

75

75

同规格,其他部分尺寸不同
GB  1122 - 1985 螺钉槽铣刀

尺寸单位: mm
国标GB 1122 - 1985 GB1122 1122GB 螺钉槽铣刀
GB  1122 - 1985 螺钉槽铣刀
扫一扫分享
公称直径
d
40 40 40 40 40 40 40 60 60 60 60 60 60
d 最大值
最小值
L 公称
普通级 最大值
最小值
精密级 最大值
最小值
D 最小值=公称
最大值
齿数
40.8 40.8 40.8 40.8 40.8 40.8 40.8 60.95 60.95 60.95 60.95 60.95 60.95
39.2 39.2 39.2 39.2 39.2 39.2 39.2 59.05 59.05 59.05 59.05 59.05 59.05
0.25 0.3 0.4 0.5 0.6 0.8 1 0.4 0.5 0.6 0.8 1 1.2
0.4 0.45 0.55 0.65 0.75 0.95 1.15 0.55 0.65 0.75 0.95 1.15 1.42
0.36 0.41 0.51 0.61 0.71 0.91 1.11 0.51 0.61 0.71 0.91 1.11 1.37
0.36 0.41 - - - - - - - - - - -
0.32 0.37 - - - - - - - - - - -
13 13 13 13 13 13 13 16 16 16 16 16 16
13.015 13.015 13.015 13.015 13.015 13.015 13.015 16.018 16.018 16.018 16.018 16.018 16.018
72 72 72 72 72 72 72 60 60 60 60 60 60
90 90 90 90 90 90 90 72 72 72 72 72 72
公称直径
d
60 60 60 75 75 75 75 75 75 75 75 75 75
d 最大值
最小值
L 公称
普通级 最大值
最小值
精密级 最大值
最小值
D 最小值=公称
最大值
齿数
60.95 60.95 60.95 75.95 75.95 75.95 75.95 75.95 75.95 75.95 75.95 75.95 75.95
59.05 59.05 59.05 74.05 74.05 74.05 74.05 74.05 74.05 74.05 74.05 74.05 74.05
1.6 2 2.5 0.6 0.8 1 1.2 1.6 2 2.5 3 4 5
1.82 2.22 2.72 0.75 0.95 1.15 1.42 1.82 2.22 2.72 3.22 4.28 5.28
1.77 2.17 2.67 0.71 0.91 1.11 1.37 1.77 2.17 2.67 3.17 4.22 5.22
- - - - - - - - - - - - -
- - - - - - - - - - - - -
16 16 16 22 22 22 22 22 22 22 22 22 22
16.018 16.018 16.018 22.021 22.021 22.021 22.021 22.021 22.021 22.021 22.021 22.021 22.021
60 60 60 60 60 60 60 60 60 60 60 60 60
72 72 72 72 72 72 72 72 72 72 72 72 72
①,本标准主要适用于加工螺纹连接件——螺钉的槽。
②,技术要求:
材料及硬度——推荐 W18Cr4V 或同等及以上性能的其他高速钢制造,其硬度为:L≤1mm时,62~65HRC;L>1mm时,63~66HRC。
铣刀表面粗糙度按 GB 1031-83《表面粗糙度 参数及其数值》,其数值不得大于下列规定:前面Rz10μm;内孔表面及两侧隙面Ra1.25μm。
铣刀表面不应有裂纹,切削刃应锋利,不应有崩刃、钝口及磨退火等影响使用性能的缺陷。
替代列表
注:技术数据仅供参考,请以官方原件为准!
