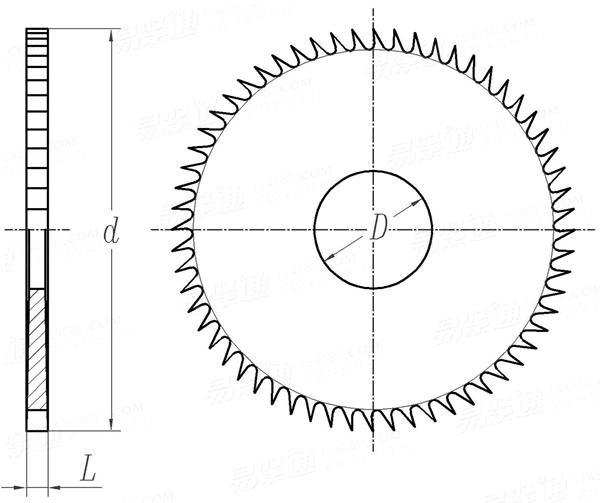

螺钉槽铣刀 GB /T 25674 - 2010

选择规格尺寸点击↓

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)

国标GB /T25674 - 2010 GB25674 25674GB 螺钉槽铣刀

扫一扫分享

公差

公称直径
d

d	最大值
	最小值
L	公称
	普通级	最大值
		最小值
	精密级	最大值
		最小值
D	最小值=公称
	最大值
齿数	粗
	细

40.8	40.8	40.8	40.8	40.8	40.8	40.8	60.95	60.95	60.95	60.95	60.95	60.95
39.2	39.2	39.2	39.2	39.2	39.2	39.2	59.05	59.05	59.05	59.05	59.05	59.05
0.25	0.3	0.4	0.5	0.6	0.8	1	0.4	0.5	0.6	0.8	1	1.2
0.4	0.45	0.55	0.65	0.75	0.95	1.15	0.55	0.65	0.75	0.95	1.15	1.42
0.36	0.41	0.51	0.61	0.71	0.91	1.11	0.51	0.61	0.71	0.91	1.11	1.35
0.36	0.41	-	-	-	-	-	-	-	-	-	-	-
0.32	0.37	-	-	-	-	-	-	-	-	-	-	-
13	13	13	13	13	13	13	16	16	16	16	16	16
13.018	13.018	13.018	13.018	13.018	13.018	13.018	16.018	16.018	16.018	16.018	16.018	16.018
72	72	72	72	72	72	72	60	60	60	60	60	60
90	90	90	90	90	90	90	72	72	72	72	72	72

公称直径
d

d	最大值
	最小值
L	公称
	普通级	最大值
		最小值
	精密级	最大值
		最小值
D	最小值=公称
	最大值
齿数	粗
	细

60.95	60.95	60.95	75.95	75.95	75.95	75.95	75.95	75.95	75.95	75.95	75.95	75.95
59.05	59.05	59.05	74.05	74.05	74.05	74.05	74.05	74.05	74.05	74.05	74.05	74.05
1.6	2	2.5	0.6	0.8	1	1.2	1.6	2	2.5	3	4	5
1.82	2.22	2.72	0.75	0.95	1.15	1.42	1.82	2.22	2.72	3.22	4.28	5.28
1.75	2.15	2.65	0.71	0.91	1.11	1.35	1.75	2.15	2.65	3.15	4.19	5.19
-	-	-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-	-	-
16	16	16	22	22	22	22	22	22	22	22	22	22
16.018	16.018	16.018	22.021	22.021	22.021	22.021	22.021	22.021	22.021	22.021	22.021	22.021
60	60	60	60	60	60	60	60	60	60	60	60	60
72	72	72	72	72	72	72	72	72	72	72	72	72

①,本标准适用于按 GB 3103.1-82 加工螺栓、螺钉和螺母起子槽的螺钉槽铣刀。
②,技术要求：
材料及硬度——推荐 W6Mo5Cr4V2 或同等及以上性能的其他高速钢制造，其硬度为：L≤1mm时，62~65HRC；L＞1mm时，63~66HRC。
螺钉槽铣刀表面粗糙度上限值按下列规定：前面R_z10μm；内孔表面及两侧隙面R_a1.25μm。
螺钉槽铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口及磨削烧伤等影响使用性能的缺陷。

替代列表

GB 1122 - 1985 JB 8366 - 1996 GB /T 25674 - 2010

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
