木螺钉 - 螺纹及末端 DIN 7998 - 1975

选择规格尺寸点击↓

1.6

2

2.5

3

3.5

4

4.5

5

(5.5)

6

(7)

8

10

12

16

20

括号内尺寸为非优选

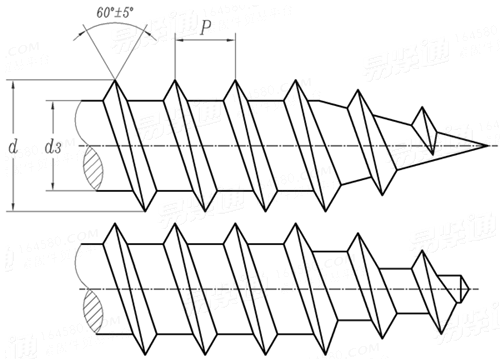

DIN 7998 - 1975 木螺钉 - 螺纹及末端

尺寸单位: 毫米(mm)

德标DIN 7998 - 1975 DIN7998 7998DIN 木螺钉 - 螺纹及末端

DIN 7998 - 1975 木螺钉 - 螺纹及末端

扫一扫分享

公差最小破坏扭矩牌号等级

螺纹尺寸
d

1.6

2

2.5

3

3.5

4

4.5

5

d		h15	最大值=公称
			最小值
d₃		h15	最大值=公称
			最小值
P		公称
		最小值
		最大值

1.6	2	2.5	3	3.5	4	4.5	5
1.20	1.60	2.10	2.60	3.02	3.52	4.02	4.52
1.1	1.4	1.7	2.1	2.4	2.8	3.1	3.5
0.7	1.00	1.30	1.70	2.00	2.40	2.62	3.02
0.7	0.9	1.1	1.35	1.6	1.8	2	2.2
0.63	0.81	0.99	1.21	1.44	1.62	1.80	1.98
0.77	0.99	1.21	1.49	1.76	1.98	2.20	2.42

螺纹尺寸
d

(5.5)

6

(7)

8

10

12

16

20

d		h15	最大值=公称
			最小值
d₃		h15	最大值=公称
			最小值
P		公称
		最小值
		最大值

5.5	6	7	8	10	12	16	20
5.02	5.52	6.42	7.42	9.42	11.30	15.30	19.16
3.8	4.2	4.9	5.6	7	9	12	15
3.32	3.72	4.42	5.12	6.42	8.42	11.30	14.30
2.4	2.6	3.2	3.6	4.5	5	6	7
2.16	2.34	2.88	3.24	4.05	4.50	5.40	6.30
2.64	2.86	3.52	3.96	4.95	5.50	6.60	7.70

①,如果可能，应避免括号内的尺寸。
