梅花槽扁圆头螺钉 JASO F 116 - 2005

选择规格尺寸 点击↓

M2

M2.5

M3

M4

M5

M6

M8

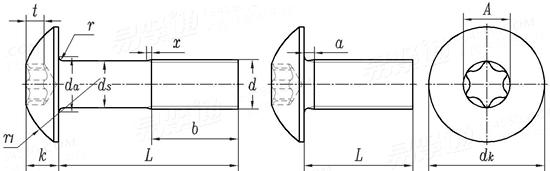

JASO F 116 - 2005 梅花槽扁圆头螺钉

尺寸单位: mm
日本汽车工业协会标准JASO F116 - 2005 JASO116 116JA 梅花槽扁圆头螺钉
JASO F 116 - 2005 梅花槽扁圆头螺钉
扫一扫分享
公称长度L 注:选择后获得 螺纹长度
螺纹尺寸
d
M2 M2.5 M3 M4 M5 M6 M8
P 螺距
槽号
A
dk 最大值=公称
最小值
k 公称
最大值
最小值
r1
t 最大值
最小值
r 最小值
da 最大值
0.4 0.45 0.5 0.7 0.8 1 1.25
T6 T8 T10 T20 T25 T30 T40
1.727 2.367 2.794 3.911 4.483 5.575 6.705
4.5 5.7 6.9 9.4 11.8 14 17.8
4.1 5.3 6.4 8.9 11.2 13.3 17
1.2 1.5 1.9 2.5 3.1 3.7 4.8
1.3 1.6 2.05 2.65 3.25 3.9 5
1.1 1.4 1.75 2.35 2.95 3.5 4.6
3 3.7 4.6 6.1 7.7 9.1 11.7
0.65 0.85 1.05 1.4 1.6 1.9 2.6
0.5 0.7 0.85 1.2 1.4 1.65 2.35
0.1 0.1 0.1 0.2 0.2 0.25 0.4
2.6 3.1 3.6 4.7 5.7 6.8 9.2
螺纹长度b
- - - - - - -
①,ds≈螺纹中径。
②,a ≤ 2P;x ≤ 2P
注:技术数据仅供参考,请以官方原件为准!
