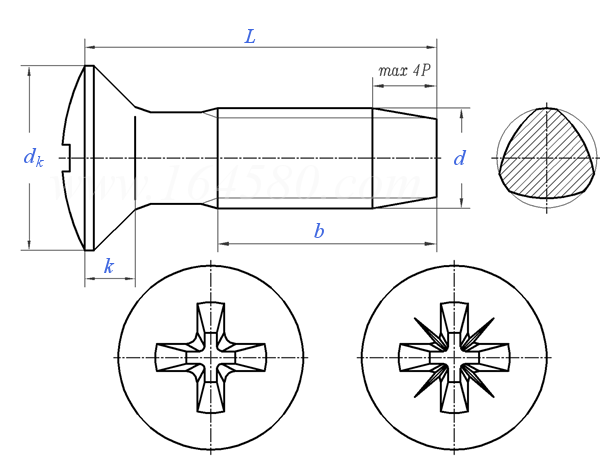

十字槽半沉头自挤锁紧自攻钉 DIN 7500 (NE) - 1995

选择规格尺寸点击↓

M2.5

(M3.5)

M10

括号内尺寸为非优选

尺寸单位: mm

德标DIN 7500 (NE) - 1995 DIN7500 7500DIN 十字槽半沉头自挤锁紧自攻钉

扫一扫分享

单重计算公差

螺纹尺寸
d

M2.5

(M3.5)

M10

P	螺距
b	最小值
d_k	最大值
d_k	最小值
k	最大值
槽号

0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
25	25	25	38	38	38	38	38	38
3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
0	1	1	2	2	2	3	4	4

替代列表

DIN 7500N - 1984 DIN 7500NE - 1995 DIN 7500NE - 2009

等效标准

德标 DIN	意大利 UNI
DIN 7500(NE)	UNI 8114

以上有部分标准可能为近似等效，如有异议以标准原件为准

同版本产品组

供应商(1)

供应商(2)

供应商(1)

采用标准

DIN EN ISO 7047 - 2011

H型或Z型十字槽半沉头螺钉（通用头型）- 产品等级A级

DIN 7500 (-2) - 2016

用于公制ISO螺纹的自攻螺钉- 第2部分：孔直径的指导值

DIN 7500-2 - 1984

米制三角锁紧螺纹安装用光孔尺寸

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 5280 - 2002

自攻螺钉用螺纹

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 3098.5 - 2016

紧固件机械性能 - 自攻螺钉

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息

1	[国标] GB /T 6562 - 2014	十字槽半沉头自挤螺钉 Cross Recessed Raised Countersunk Head Thread Forming Screws 供应商(1)
2	[国标] GB /T 6562 - 1986	十字槽半沉头自攻锁紧螺钉 Cross Recessed Raised Countersunk Head Thread Forming Screws 供应商(1)
3	[德标] DIN 7500 (NE) - 2009	十字槽半沉头自挤锁紧螺钉 — NE型 Cross Recessed Raised Countersunk Head Thread Rolling Screws - Form NE
4	[德标] DIN 7500 (N) - 1984	十字槽半沉头自挤锁紧自攻钉 Cross Recessed Raised Countersunk Head Thread Rolling Screws
5	[汽标代号] Q 264	十字槽半沉头自攻锁紧螺钉 Cross Recessed Raised Countersunk Head Thread Forming Screws
6	[意大利] UNI 8114	十字槽半沉头三角锁紧螺钉 Cross Recessed Raised Countersunk Head Forming Screws
