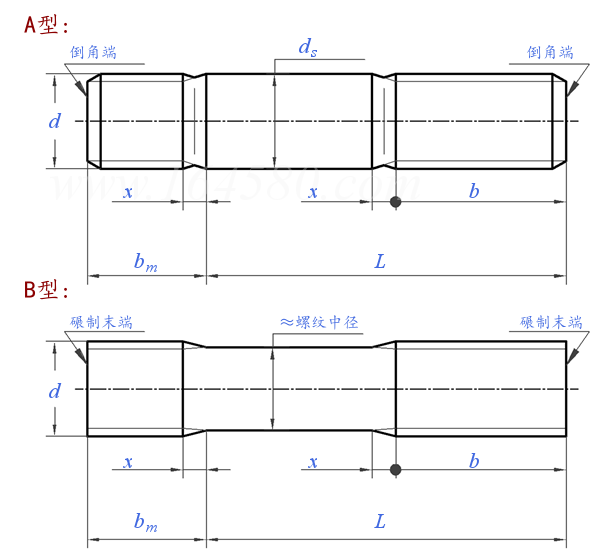

双头螺柱 bm=1d GB 897 - 1988

选择规格尺寸点击↓

M10

M12

(M14)

M16

(M18)

M20

(M22)

(M24)

(M27)

(M30)

(M33)

M36

(M39)

M42

M48

括号内尺寸为非优选

尺寸单位: mm

模型下载

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

螺纹尺寸
d

M10

M12

(M14)

M16

(M18)

M20

P ^①	螺距
b_m	公称
	最小值
	最大值
d_s	最大值
d_s	最小值

0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
5	6	8	10	12	14	16	18	20
4.4	5.4	7.25	9.25	11.1	13.1	15.1	17.1	18.95
5.6	6.6	8.75	10.75	12.9	14.9	16.9	18.9	21.05
5	6	8	10	12	14	16	18	20
4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48

千件钢制重≈kg

螺纹长度b

螺纹尺寸
d

(M22)

(M24)

(M27)

(M30)

(M33)

M36

(M39)

M42

M48

P ^①	螺距
b_m	公称
	最小值
	最大值
d_s	最大值
d_s	最小值

2.5	3	3	3.5	3.5	4	4	4.5	5
22	24	27	30	33	36	39	42	48
20.95	22.95	25.95	28.95	31.75	34.75	37.75	40.75	46.75
23.05	25.05	28.05	31.05	34.25	37.25	40.25	43.25	49.25
22	24	27	30	33	36	39	42	48
21.48	23.48	26.48	29.48	32.38	35.38	38.38	41.38	47.38

千件钢制重≈kg

螺纹长度b

①,表中P使用了粗牙螺纹螺距；更多螺距参考相应标准;
ds ≈ 螺纹中径（仅适用于B型）;
②,Xmax=2.5P (根据《第1号修改单》，由1.5P改为2.5P)

替代列表

GB /T 897 - 1988

工艺相关

GB /T 2 - 2016

紧固件 - 外螺纹零件末端（ISO 4753:2011, MOD）

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

GB /T 1237 - 2000

紧固件标记方法

GB /T 90.1 - 2002

紧固件验收检查（ISO 3269:2000 IDT）

技术条件和引用标准

材料

钢

不锈钢

普通螺纹	公差
	标准
过渡配合螺纹	代号
	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面处理
表面缺陷
验收及包装

6g
GB 196、GB 197
GM 、G2M
GB 1167
4. 8、5.8 、6.8 、8.8、10.9 、12.9	A2-50、A2 -70
GB 3098.1	GB 3098.6
B
GB 3103.1
① 不经处理； ②氧化； ③镀锌钝化GB 5276
GB 5779.1 、GB 5779.3
GB 90

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求

GB /T 5779.3 - 2000

紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求

注：技术数据仅供参考，请以官方原件为准！
