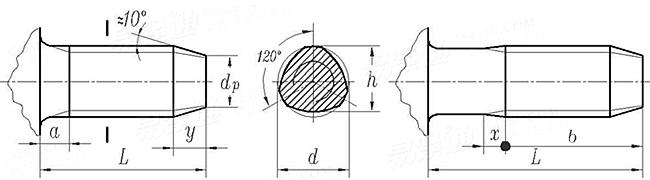

自攻锁紧螺钉的螺杆（三角锁紧螺纹） GB /T 6559 - 1986
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ①,螺纹长度b表中标 " ^ " 的，不适用于沉头及半沉头螺钉。 ②,全螺纹（b=L-a）。 ③,末端外接圆直径dp由制造工艺保证，在制品上不予检查。 ④,当螺杆上不全部制出螺纹时，期无螺纹杆部可制成直径等于或小于外接圆直径d的圆柱形或三棱形。 ⑤,螺纹其余参数基本尺寸按 GB 196-1981的规定，公差按 GB 197-1981的规定。 |
通、止规的厚度尺寸
螺纹规格 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
通规 厚度 | 公称 | 3 | 3.75 | 4.5 | 4.25 | 6 | 7.5 | 9 | 12 | 15 | 18 |
最大值 | 3.2 | 3.99 | 4.74 | 5.49 | 6.24 | 7.79 | 9.29 | 12.35 | 15.35 | 18.35 | |
最小值 | 2.8 | 3.51 | 4.26 | 5.01 | 5.76 | 7.21 | 8.71 | 11.65 | 14.65 | 17.65 | |
止规 厚度 | 公称 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 |
最大值 | 2.2 | 2.7 | 3.2 | 3.74 | 4.24 | 5.24 | 6.24 | 8.29 | 10.29 | 12.35 | |
最小值 | 1.8 | 2.3 | 2.8 | 3.26 | 3.76 | 4.76 | 5.76 | 7.71 | 9.71 | 11.65 | |
* 通、止规的基本尺寸应分别等于外接圆直径d的最大值和最小值，公差为Js8。 * 用专用光滑极限环规检查螺杆外接圆直径d：螺杆应能顺利通过通规，螺杆末端端面应不超出止规端面。 | |||||||||||
注：技术数据仅供参考，请以官方原件为准！
