首页 产品与标准 GB /T 6561 - 2014 十字槽沉头自挤螺钉

十字槽沉头自挤螺钉 GB /T 6561 - 2014

查看供应商

选择规格尺寸 点击↓

M2

M2.5

M3

M4

M5

M6

M8

M10

括号内尺寸为非优选

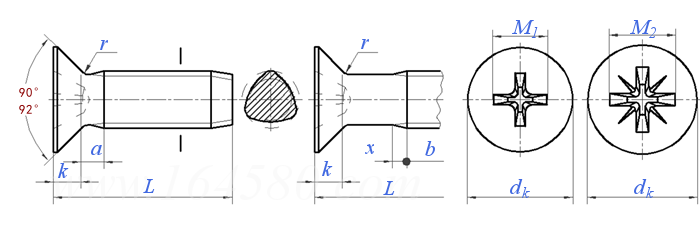

GB /T 6561 - 2014 十字槽沉头自挤螺钉

尺寸单位: mm
国标GB /T6561 - 2014 GB6561 6561GB 十字槽沉头自挤螺钉
GB /T 6561 - 2014 十字槽沉头自挤螺钉
扫一扫分享
单重计算 公差
公称长度L 注:选择后获得 螺纹长度
螺纹规格
d
M2 M2.5 M3 M4 M5 M6 M8 M10
P 螺距
a 最大值
b 最小值
dk 理论值 最大值
实际值 最大值=公称
最小值
k 最大值=公称
r 最大值
x 最大值
槽号
M1 参考值
深度 H型 最大值
最小值
M2 参考值
深度 Z型 最大值
最小值
0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
0.8 0.9 1 1.4 1.6 2 2.5 3
25 25 25 38 38 38 38 38
4.4 5.5 6.3 9.4 10.4 12.6 17.3 20
3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3
3.5 4.4 5.2 8.04 8.94 10.87 15.37 17.78
1.2 1.5 1.65 2.7 2.7 3.3 4.65 5
0.5 0.6 0.8 1 1.3 1.5 2 2.5
1 1.1 1.25 1.75 2 2.5 3.2 3.8
0 1 1 2 2 3 4 4
1.9 2.7 2.9 4.6 4.8 6.6 8.7 9.6
1.2 1.55 1.8 2.6 2.8 3.3 4.4 5.3
0.9 1.25 1.4 2.1 2.3 2.8 3.9 4.8
1.9 2.5 2.8 4.4 4.6 6.3 8.5 9.4
1.2 1.47 1.73 2.51 2.72 3.18 4.32 5.23
0.95 1.22 1.48 2.06 2.27 2.73 3.87 4.78
螺纹长度b
- - - - - - - -
替代列表
GB /T 6561 - 1986 GB /T 6561 - 2014

工艺相关

GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB /T 819.1
十字槽沉头螺钉 第1部分：4.8级
GB 944.1
螺钉用十字槽
GB /T 1237
紧固件标记方法
GB /T 3098.7
紧固件机械性能 自挤螺钉
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5267.2
非电解锌片涂层(达克罗技术要求)
GB /T 5276
紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注
GB /T 5279
沉头螺钉头部配置和测量
GB /T 5279.2
沉头螺钉 第2部分 十字槽插入深度
GB /T 5779.1
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 6559
自攻锁紧螺钉的螺杆（三角锁紧螺纹）
GB /T 16938
紧固件 螺栓、螺钉、螺柱和螺母通用技术条件

技术条件和引用标准

螺杆型式尺寸
通用技术条件
材料
机械和工作性能
公差 产品等级
标准
十字槽
表面缺陷
表面处理
验收及包装
GB/T 6559
GB/T 16938
GB/T 3098.7
GB/T 3098.7
A
GB/T 3103.1
GB/T 944.1
GB/T 5779.1
电镀技术要求按GB/T 5267.1；
非电解锌片涂层技术要求按GB/T 5267.2
GB/T 90.1、GB/T 90.2

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5280 - 2002
自攻螺钉用螺纹
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
