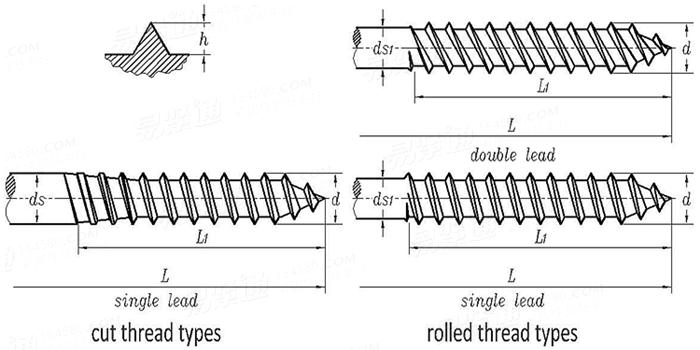

木螺钉螺纹及杆径 [Table 1] ASME/ANSI B 18.6.1 (T1) - 1981 (R2016)

选择规格尺寸 点击↓

0# 0.060

1# 0.073

2# 0.086

3# 0.099

4# 0.112

5# 0.125

6# 0.138

7# 0.151

8# 0.164

9# 0.177

10# 0.190

12# 0.216

14# 0.242

16# 0.268

18# 0.294

20# 0.320

24# 0.372

ASME/ANSI B 18.6.1 (T1) - 1981 (R2016) 木螺钉螺纹及杆径 [Table 1]

尺寸单位: inch
美标ASME/ANSI B18.6.1 (T1) - 1981 (R2016) 木螺钉螺纹及杆径 [Table 1]
ASME/ANSI B 18.6.1 (T1) - 1981 (R2016) 木螺钉螺纹及杆径 [Table 1]
扫一扫分享
公差
螺纹规格
0#
0.060 		1#
0.073 		2#
0.086 		3#
0.099 		4#
0.112 		5#
0.125 		6#
0.138 		7#
0.151 		8#
0.164
PP
d 最大值
最小值
ds 最大值
最小值
ds1 最大值
最小值
h 最小值
32 28 26 24 22 20 18 16 15
0.064 0.077 0.090 0.103 0.116 0.129 0.142 0.155 0.168
0.053 0.066 0.079 0.092 0.105 0.118 0.131 0.144 0.157
0.064 0.077 0.090 0.103 0.116 0.129 0.142 0.155 0.168
0.053 0.066 0.079 0.092 0.105 0.118 0.131 0.144 0.157
0.055 0.066 0.075 0.086 0.095 0.107 0.118 0.127 0.136
0.044 0.055 0.064 0.075 0.084 0.096 0.107 0.116 0.125
0.010 0.010 0.010 0.014 0.016 0.018 0.020 0.022 0.023
螺纹规格
9#
0.177 		10#
0.190 		12#
0.216 		14#
0.242 		16#
0.268 		18#
0.294 		20#
0.320 		24#
0.372
PP
d 最大值
最小值
ds 最大值
最小值
ds1 最大值
最小值
h 最小值
14 13 11 10 9 8 8 7
0.181 0.194 0.220 0.246 0.272 0.298 0.324 0.376
0.170 0.183 0.209 0.235 0.261 0.287 0.313 0.365
0.181 0.194 0.220 0.246 0.272 0.298 0.324 0.376
0.170 0.183 0.209 0.235 0.261 0.287 0.313 0.365
0.147 0.157 0.176 0.201 0.214 0.237 0.260 0.303
0.136 0.146 0.165 0.190 0.203 0.226 0.249 0.292
0.026 0.030 0.031 0.035 0.038 0.042 0.046 0.050
替代列表
ASME/ANSI B 18.6.1T1 - 1981 ASME/ANSI B 18.6.1T1 - 1997 ASME/ANSI B 18.6.1T1 - 1981(R2016)

引用参考

GB /T 922 - 1986
木螺钉技术条件
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
