首页 产品与标准 ASME/ANSI B 18.6.3 (T40) - 2013 AB型和ABR型自攻螺纹和末端 [Table 40]
[技术]

AB型和ABR型自攻螺纹和末端 [Table 40] ASME/ANSI B 18.6.3 (T40) - 2013

选择规格尺寸 点击↓

(0#)

(1#)

2#

(3#)

4#

(5#)

6#

(7#)

8#

10#

(12#)

(1/4)

(5/16)

(3/8)

(7/16)

(1/2)

括号内尺寸为非优选

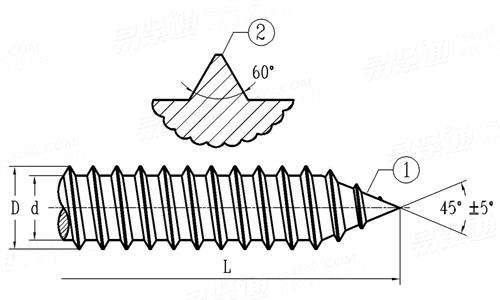

ASME/ANSI B 18.6.3 (T40) - 2013 AB型和ABR型自攻螺纹和末端 [Table 40]

尺寸单位: inch
美标ASME/ANSI B18.6.3 (T40) - 2013 ASME/AN AB型和ABR型自攻螺纹和末端 [Table 40]
ASME/ANSI B 18.6.3 (T40) - 2013 AB型和ABR型自攻螺纹和末端 [Table 40]
扫一扫分享
公差
螺纹规格
d
(0#) (1#) 2# (3#) 4# (5#) 6# (7#)
PP 每英寸牙数
D 公称
最大值
最小值
d 最大值
最小值
L 90°头型 /最小值
沉头头型 /最小值
48 42 32 28 24 20 20 19
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1510
0.060 0.075 0.088 0.101 0.114 0.130 0.139 0.154
0.054 0.069 0.082 0.095 0.108 0.123 0.132 0.147
0.036 0.049 0.064 0.075 0.086 0.094 0.104 0.115
0.033 0.046 0.060 0.071 0.082 0.090 0.099 0.109
1/8 5/32 3/16 3/16 7/32 1/4 9/32 5/16
5/32 3/16 7/32 1/4 9/32 5/16 11/32 3/8
螺纹规格
d
8# 10# (12#) (1/4) (5/16) (3/8) (7/16) (1/2)
PP 每英寸牙数
D 公称
最大值
最小值
d 最大值
最小值
L 90°头型 /最小值
沉头头型 /最小值
18 16 14 14 12 12 10 10
0.1640 0.1900 0.2160 0.2500 0.3125 0.3750 0.4375 0.5000
0.166 0.189 0.215 0.246 0.315 0.380 0.440 0.504
0.159 0.182 0.208 0.237 0.306 0.371 0.429 0.493
0.122 0.141 0.164 0.192 0.244 0.309 0.359 0.423
0.116 0.135 0.157 0.185 0.236 0.299 0.349 0.413
5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
3/8 7/16 21/32 19/32 3/4 29/32 1-1/32 1-5/32
①,1. 螺纹末端钉尖上不允许因螺纹碾压而形成的虚尖，允许略带圆弧或圆钝形末端。
2. 如需要非尖头末端，则对应螺纹指定为ABR，参考点半径为公称直径D的15%。
②,小于等于8#的螺钉，螺纹牙顶平面宽度不应超过0.004 in， 大于8#的应不超过0.006 in。
替代列表
ASME/ANSI B 18.6.3 - 2010 ASME/ANSI B 18.6.3T40 - 2013 ASME B 18.6.3T4.1.1.1-1 - 2024

采用标准

工艺相关

ASME B 18.6.3 (catalog) - 2013
产品表单总览
ASME B 18.6.3 (DATA-G) - 2013
机械螺钉和自攻螺钉的通用要求

引用参考

GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺钉用螺纹
注：技术数据仅供参考，请以官方原件为准！
