D, F, G, T 型自攻螺钉 螺纹和末端 [Table 44] ASME/ANSI B 18.6.3 (T44) - 2013

选择规格尺寸 点击↓

2#

2#

3#

3#

4#

4#

5#

5#

6#

6#

8#

8#

10#

10#

12#

12#

1/4

1/4

5/16

5/16

3/8

3/8

7/16

7/16

1/2

1/2

同规格,其他部分尺寸不同

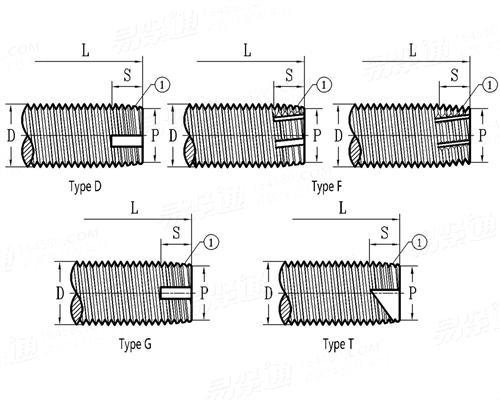

ASME/ANSI B 18.6.3 (T44) - 2013 D, F, G, T 型自攻螺钉 螺纹和末端 [Table 44]

尺寸单位: inch
美标ASME/ANSI B18.6.3 (T44) - 2013 ASME/AN D, F, G, T 型自攻螺钉 螺纹和末端 [Table 44]
ASME/ANSI B 18.6.3 (T44) - 2013 D, F, G, T 型自攻螺钉 螺纹和末端 [Table 44]
扫一扫分享
螺纹规格
d
2# 2# 3# 3# 4# 4# 5# 5# 6# 6# 8# 8# 10#
PP 每英寸牙数
D 公称
最大值
最小值
P 末端直径 /参考值
S 短螺钉 /最大值
短螺钉 /最小值
长螺钉 /最大值
长螺钉 /最小值
L 末端决定长度 /90°头型
末端决定长度 /沉头
公称长度最小值 /90°头
公称长度最小值 /沉头
56 64 48 56 40 48 40 44 32 40 32 36 24
0.0860 0.0860 0.0990 0.0990 0.1120 0.1120 0.1250 0.1250 0.1380 0.1380 0.1640 0.1640 0.1900
0.0860 0.0860 0.0990 0.0990 0.1120 0.1120 0.1250 0.1250 0.1380 0.1380 0.1640 0.1640 0.1900
0.0813 0.0816 0.0938 0.0942 0.1061 0.1068 0.1191 0.1195 0.1312 0.1321 0.1571 0.1577 0.1818
0.068 0.070 0.078 0.081 0.087 0.091 0.100 0.102 0.107 0.113 0.132 0.136 0.148
0.062 0.055 0.073 0.062 0.088 0.073 0.088 0.080 0.109 0.088 0.109 0.097 0.146
0.045 0.039 0.052 0.045 0.062 0.052 0.062 0.057 0.078 0.062 0.078 0.069 0.104
0.080 0.070 0.094 0.080 0.112 0.094 0.112 0.102 0.141 0.112 0.141 0.125 0.188
0.062 0.055 0.073 0.062 0.088 0.073 0.088 0.080 0.109 0.088 0.109 0.097 0.146
5/32 1/8 3/16 5/32 7/32 3/16 7/32 3/16 1/4 7/32 1/4 7/32 11/32
3/16 3/16 7/32 3/16 1/4 7/32 9/32 1/4 5/16 9/32 11/32 5/16 7/16
5/32 1/8 5/32 5/32 3/16 5/32 3/16 3/16 1/4 3/16 1/4 7/32 5/16
3/16 5/32 7/32 3/16 1/4 7/32 1/4 1/4 5/16 1/4 5/16 9/32 13/32
螺纹规格
d
10# 12# 12# 1/4 1/4 5/16 5/16 3/8 3/8 7/16 7/16 1/2 1/2
PP 每英寸牙数
D 公称
最大值
最小值
P 末端直径 /参考值
S 短螺钉 /最大值
短螺钉 /最小值
长螺钉 /最大值
长螺钉 /最小值
L 末端决定长度 /90°头型
末端决定长度 /沉头
公称长度最小值 /90°头
公称长度最小值 /沉头
32 24 28 20 28 18 24 16 24 14 20 13 20
0.1900 0.2160 0.2160 0.2500 0.2500 0.3125 0.3125 0.3750 0.3750 0.4375 0.4375 0.5000 0.5000
0.1900 0.2160 0.2160 0.2500 0.2500 0.3125 0.3125 0.3750 0.3750 0.4375 0.4375 0.5000 0.5000
0.1831 0.2078 0.2085 0.2408 0.2425 0.3026 0.3042 0.3643 0.3667 0.4258 0.4281 0.4876 0.4906
0.158 0.174 0.180 0.200 0.214 0.257 0.271 0.312 0.333 0.366 0.387 0.423 0.450
0.109 0.146 0.125 0.175 0.125 0.194 0.146 0.219 0.146 0.250 0.175 0.269 0.175
0.078 0.104 0.089 0.125 0.089 0.139 0.104 0.156 0.104 0.179 0.125 0.192 0.125
0.141 0.188 0.161 0.225 0.161 0.250 0.188 0.281 0.188 0.321 0.225 0.346 0.225
0.109 0.146 0.125 0.175 0.125 0.194 0.146 0.219 0.146 0.250 0.175 0.269 0.175
1/4 11/32 5/16 13/32 5/16 15/32 11/32 1/2 11/32 19/32 13/32 5/8 13/32
11/32 7/16 13/32 17/32 13/32 19/32 15/32 11/16 1/2 3/4 9/16 25/32 9/16
1/4 5/16 9/32 3/8 9/32 7/16 5/16 15/32 5/16 9/16 3/8 19/32 3/8
5/16 13/32 3/8 1/2 3/8 9/16 15/32 5/8 1/2 23/32 17/32 3/4 17/32
①,螺钉末端应制成锥形并按型式分别开出如上图所示的容屑槽或凹槽,T型螺钉的凹槽应有90°~95°夹角,螺纹切削刃口位于螺纹轴心线上。再末端锥形长度内,锥形螺纹有不完整螺纹,F型螺钉的锥形螺纹可以是完整螺纹,由制造方选择。容屑槽可短于完整螺纹的一个螺距。锥形部分的容屑槽、凹槽的其他设计由制造方选择,只需确保螺钉性能符合规定的要求。
