A、AB、B、BF、BP以及BT型自攻螺钉的螺纹长度 [Table 46] ASME/ANSI B 18.6.3 (T46) - 2013

选择规格尺寸 点击↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

10#

12#

14#

1/4

16#

18#

5/16

20#

24#

3/8

7/16

1/2

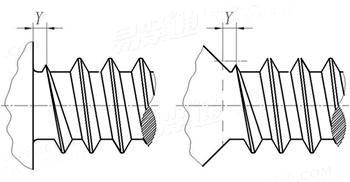

ASME/ANSI B 18.6.3 (T46) - 2013 A、AB、B、BF、BP以及BT型自攻螺钉的螺纹长度 [Table 46]

尺寸单位: inch
美标ASME/ANSI B18.6.3 (T46) - 2013 ASME/AN A、AB、B、BF、BP以及BT型自攻螺钉的螺纹长度 [Table 46]
ASME/ANSI B 18.6.3 (T46) - 2013 A、AB、B、BF、BP以及BT型自攻螺钉的螺纹长度 [Table 46]
扫一扫分享
公差
公称直径 ①
0# 1# 2# 3# 4# 5# 6# 7# 8# 10# 12#
L 螺钉长度
Y ② 最大值 A型
最大值 AB,B,BF,BP和BT型
b ③ 最小值 A,AB,B,BF,BP和BT型
7/16 9/16 5/8 3/4 13/16 15/16 1 1-1/8 1-1/4 1-3/8 1-5/8
0.025 0.031 0.031 0.036 0.042 0.050 0.056 0.062 0.067 0.083 0.091
0.021 0.024 0.031 0.036 0.042 0.050 0.050 0.053 0.056 0.062 0.071
0.360 0.440 0.520 0.590 0.670 0.750 0.830 0.910 0.980 1.140 1.300
公称直径 ①
14# 1/4 16# 18# 5/16 20# 24# 3/8 7/16 1/2
L 螺钉长度
Y ② 最大值 A型
最大值 AB,B,BF,BP和BT型
b ③ 最小值 A,AB,B,BF,BP和BT型
1-3/4 1-13/16 1-13/16 1-13/16 1-13/16 1-7/8 1-7/8 1-7/8 1-7/8 1-7/8
0.100 / 0.100 0.111 / 0.111 0.111 / / /
/ 0.071 / / 0.083 / / 0.083 0.100 0.100
1.450 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500
①,螺钉公称直径。
②,Y：头下无螺纹长度(肩距)，为1倍螺距，精确到小数点后三位。
③,b ：螺纹长度。0#~14#的螺纹长度按螺钉公称直径的6倍计算，精确到小数点后两位。
