自攻螺纹及尾端 JIS B 1125 (1) - 2015

选择规格尺寸 点击↓

ST3

ST3.5

ST3.8

ST3.8

ST4.2

ST4.2

ST4.5

ST4.8

ST4.8

同规格,其他部分尺寸不同

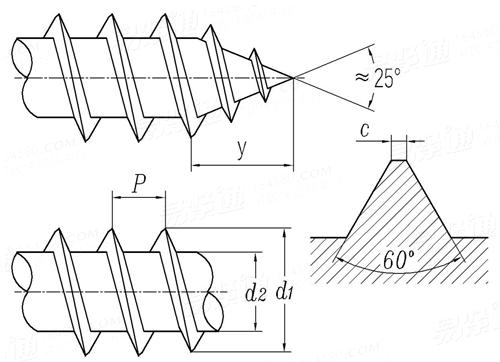

JIS B 1125 (1) - 2015 自攻螺纹及尾端

尺寸单位: 毫米(mm)
日标JIS B1125 (1) - 2015 JIS1125 1125JIS 自攻螺纹及尾端
JIS B 1125 (1) - 2015 自攻螺纹及尾端
扫一扫分享
螺纹尺寸
d
ST3 ST3.5 ST3.8 ST3.8 ST4.2 ST4.2 ST4.5 ST4.8 ST4.8
螺纹数量
P 螺距
d1 最大值
最小值
d2 最大值
最小值
c 最大值
y 参考值
2 2 2 1 2 1 1 2 1
1.2 1.4 1.4 2.5 1.4 2.8 2.8 1.6 2.8
3.15 3.6 3.9 3.95 4.3 4.35 4.65 4.9 4.95
2.96 3.42 3.72 3.7 4.12 4.1 4.4 4.72 4.7
2.18 2.51 2.67 2.4 2.95 2.72 3.0 3.43 3.1
2.08 2.38 2.52 2.2 2.8 2.52 2.8 3.28 2.9
0.1 0.1 0.1 0.15 0.1 0.15 0.15 0.15 0.15
3.5 4.2 4.6 4.6 5.0 5.0 5.4 5.7 5.7
替代列表
注:技术数据仅供参考,请以官方原件为准!
