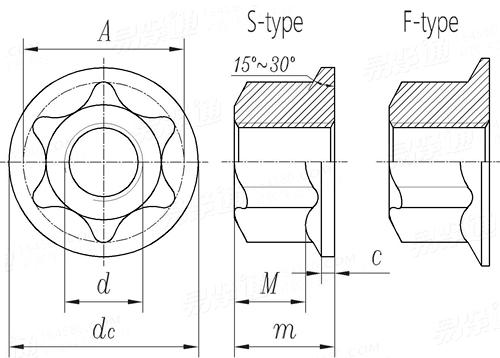

JASO F 116 - 2005 梅花头法兰面螺母

日本汽车工业协会标准JASO F116 - 2005 JASO116 116JA 梅花头法兰面螺母

尺寸单位: 毫米(mm)

滑动查看

M3~M5

M6~M10

M12~M16

M18~M22

M24

螺纹尺寸
d

P	螺距	粗牙
		细牙
梅花头代号
A
d_c	S型	最大值=公称
		最小值
	F型	最大值=公称
		最小值
m	最大值=公称
	最小值
M	最小值
c	最小值

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
/	/	/	/	1	1.25	1.25	1.5	1.5	1.5	1.5	1.5	2
E6	E8	E10	E12	E16	E18	E20	E24	E28	E32	E32	E36	E40
5.588	7.341	9.246	10.999	14.555	16.46	18.238	21.921	25.477	28.982	28.982	32.589	36.145
6	8	10	11.5	15.5	18	21	24	28	30	34	37	41
5.5	7.5	9.4	10.9	14.9	17.3	20.3	23.3	27.3	29.2	33.2	36.2	40
9	10.5	12	14	17.5	21	25	29	33	36.8	40.4	44.2	47.8
8	9.5	10.8	12.8	16.3	19.6	23.6	27.6	31.6	35.4	39	42.8	45.8
3	4	4.5	5.4	6.4	8	9.6	11.2	12.8	14.4	16	17.6	19.2
2.6	3.6	3.9	4.6	5.6	7	8.6	10	11.6	13.2	14.6	16.2	17.6
1.6	2.2	2.5	3.4	4.4	4.9	5.4	6.5	7.5	8	8.5	9.5	10.5
0.7	0.7	0.7	0.8	1	1.2	1.4	1.6	1.8	2	2.2	2.4	2.6
