ISO 8747 - 2025 沉头槽销

<< 返回

单位换算工具我要留言我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)

滑动查看

2~3

4~6

8~12

16~20

公称直径
d

d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	参考
c	最小值
c₁	最大值
d₁	钢销
d₁	不锈钢销

L	最小值
	最大值

2

2.5

3

4

5

6

8

10

12

16

20

2	2.5	3	4	5	6	8	10	12	16	20
1.95	2.425	2.925	3.9	4.9	5.9	7.85	9.85	11.8	15.8	19.8
3.7	4.6	5.5	7.25	9.05	10.8	14.4	16	19	26.1	33.1
3.3	4.2	5	6.75	8.45	10.2	13.6	14.9	17.7	23.7	30.7
0.9	1.2	1.4	1.9	2.4	2.7	3.4	3.7	3.9	5.5	6.9
0.6	0.75	0.9	1.2	1.5	1.8	2.4	3	3.6	4.8	6
1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	3	3
2.15	2.7	3.2	4.25	5.25	6.3	8.3	10.35	12.35	16.4	20.5
2.1	2.65	3.15	4.2	5.2	6.225	8.225	10.25	12.275	16.3	20.375

-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-

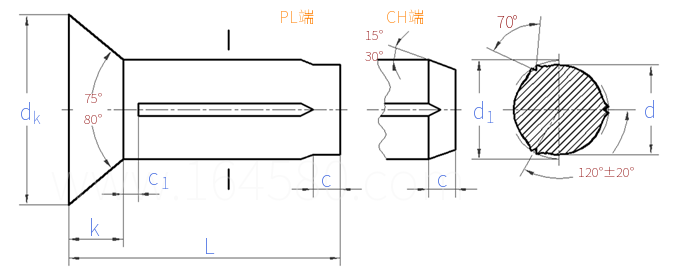

①,若无指定，销的末端应制成导向端（PL）。
②,槽角≈70°为参考值，详见 ISO 13669。

替代历史 ISO 8747 - 1997 ISO 8747 - 2025

等同标准

国标 GB	GB /T 13829.9
国际 ISO	ISO 8747
德标 DIN	DIN EN ISO 8747
以上有部分标准可能为近似等效，如有异议以标准原件为准

我要采购我能供货

类似产品及供货信息

GB /T 13829.9 - 2004

沉头槽销

GB /T 13829.3 (B) - 1992

沉头槽销

DIN 1477 - 1978

沉头槽销

ISO 8747 - 1997

沉头槽销 A型和B型

ASME/ANSI B 18.8.100M (B18.8.9M T9) - 2000 (R2005)

米制沉头槽销 TYPE 47-1 TYPE 47-2 [Table 9]

NF E 25-767 - 1997

沉头槽销

DIN EN ISO 8747 - 1998

沉头槽销
