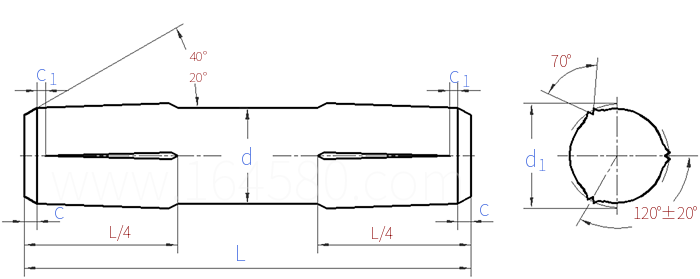

ISO 13670 (CH) - 2025 倒锥形槽销 - 两侧1/4长度渐变槽 - 带倒角端

国际ISO 13670 (CH) - 2025 ISO13670 13670IS 倒锥形槽销 - 两侧1/4长度渐变槽 - 带倒角端

尺寸单位: 毫米(mm)

滑动查看

2~3

3.5~5

6~8

9~12

14~18

20~25

公称直径
d

d	最大值
	最小值
c	公称
	最大值
	最小值
d₁	钢	公称
		最大值
		最小值
	不锈钢	公称
		最大值
		最小值
c₁	L≤10
	10＜L≤26
	26＜L≤50
	50＜L≤100
	100＜L≤200

L	最小值
	最大值

2.5

(3.5)

(7)

(9)

(14)

(18)

2	2.5	3	3.5	4	5	6	7	8	9	10	12	14	16	18	20	25
1.975	2.475	2.975	3.425	3.925	4.925	5.925	6.91	7.91	8.91	9.91	11.89	13.89	15.89	17.89	19.87	24.87
0.35	0.4	0.5	0.55	0.65	0.8	1.2	1.4	1.6	1.8	2	2.5	2.7	3	3.2	3.5	4
0.55	0.6	0.7	0.8	0.9	1.05	1.45	1.7	1.9	2.1	2.35	2.85	3.1	3.4	3.7	4	4.6
0.15	0.2	0.3	0.3	0.4	0.55	0.95	1.1	1.3	1.5	1.65	2.15	2.3	2.6	2.7	3	3.4
2.15	2.7	3.2	3.7	4.25	5.25	6.25	7.25	8.25	9.25	10.25	12.35	14.35	16.35	18.35	20.4	25.4
2.2	2.75	3.25	3.75	4.3	5.3	6.3	7.3	8.3	9.3	10.3	12.45	14.45	16.45	18.45	20.5	25.5
2.15	2.65	3.15	3.65	4.2	5.2	6.2	7.2	8.2	9.2	10.2	12.25	14.25	16.25	18.25	20.3	25.3
2.1	2.65	3.15	3.675	4.175	5.175	6.175	7.2	8.2	9.2	10.2	12.275	14.275	16.275	18.275	20.3	25.3
2.15	2.7	3.2	3.725	4.225	5.225	6.225	7.25	8.25	9.25	10.25	12.375	14.375	16.375	18.375	20.4	25.4
2.1	2.6	3.1	3.625	4.125	5.125	6.125	7.15	8.15	9.15	10.15	12.175	14.175	16.175	18.175	20.2	25.2
0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3
