ASME/ANSI B 18.2.3.8M - 1981 (R1999) 米制六角头木螺钉 - 易紧通

重量计算我要留言我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)

滑动查看

5~8

10~16

20~24

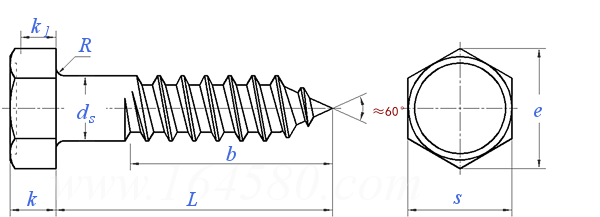

螺纹尺寸
d

P	螺距
d_s	最大值
d_s	最小值
s	最大值
s	最小值
e	最大值
e	最小值
k	最大值
k	最小值
k₁	最小值
R	最大值
R	最小值

5

6

8

10

12

16

20

24

2.3	2.5	2.8	3.6	4.2	5.1	5.6	7.3
5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
8	10	13	16	18	24	30	36
7.64	9.64	12.57	15.57	17.57	23.16	29.16	35
9.24	11.55	15.01	18.48	20.78	27.71	34.64	41.57
8.63	10.89	14.2	17.59	19.85	26.17	32.95	39.55
3.9	4.4	5.7	6.9	8	10.8	13.4	15.9
3.1	3.6	4.9	5.9	7	9.3	11.6	14.1
2.4	2.8	3.7	4.5	5.2	7	8.8	10.5
0.6	0.9	1.2	1.2	1.8	1.8	2.4	2.4
0.2	0.3	0.4	0.4	0.6	0.6	0.8	0.8

-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-

①,螺纹长度b：最小螺纹长度应等于公称螺钉长度L的一半加12毫米或150毫米（L/2+12或150），以较短者为准。对于螺钉长度过短的螺钉应将螺纹尽可能靠近头部或肩部。

替代历史 ANSI/ASME B 18.2.3.8M - 1981 ANSI/ASME B 18.2.3.8M - 1991
