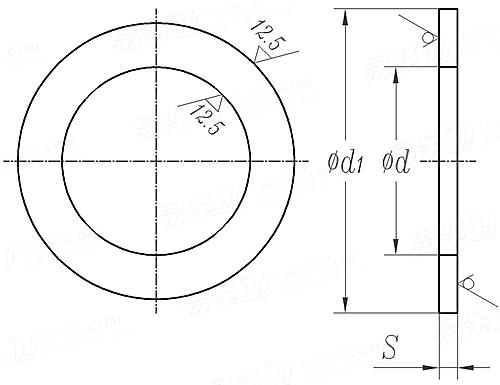

JB /T 7650.8 - 2008 冲模卸料装置 圆柱垫圈

机械行业JB /T7650.8 - 2008 JB7650.8 7650.8JB 冲模卸料装置 圆柱垫圈

尺寸单位: 毫米(mm)

滑动查看

  • 4.2~6.2
  • 8.2~12.4
  • 14.4~20.4
  • 24.4
  • 公称直径
    d
    d 最大值=公称
    最大值
    d1 最大值=公称
    最小值
    s
    4.2 5.2 6.2 8.2 10.2 12.4 14.4 16.4 20.4 24.4
    4.2 5.2 6.2 8.2 10.2 12.4 14.4 16.4 20.4 24.4
    4.3 5.3 6.3 8.3 10.3 12.6 14.6 16.6 20.6 24.6
    7 8.5 10 12.5 15 18 21 24 30 36
    6.8 8.3 9.8 12.3 14.8 17.7 20.7 23.7 29.7 35.7
    0.5 0.5 0.5 0.5 0.5 1 1 1 1 1
    ①,材料由制造者选定,推荐采用 45钢。 其余应符合JB/T 7653 的规定。
