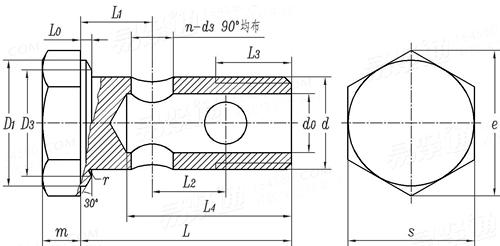

GB 3750.3 - 1983 卡套式铰接六角螺栓

我要留言 我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)

滑动查看

  • M10~M14
  • M16~M22
  • M27~M33
    • 螺纹尺寸
    d
    P 螺距
    d0
    d3
    n
    D3
    D1
    m
    L0
    L
    L1
    L2
    L3
    L4
    s
    e
    r
    百件重(钢制)≈kg
    M10 M12 M14 M16 M18 M22 M27 M33
    1 1.5 1.5 1.5 1.5 1.5 2 2
    4 6 8 10 12 14 18 23
    4 6 6 8 8 12 14 14
    2 2 2 2 2 2 2 4
    13 15 18 20 24 26 32 37
    15 18 21 24 27 30 36 41
    6 7 7 8 8 9 10 12
    1.5 2 2 2.5 2.5 3 3 3
    27 34 36 40.5 43.5 52 62 75
    95 12 13 15.5 17 20 24.5 29.5
    / / / / / / / 19
    11 11 14 14 16 18 20 21
    20.5 26 27 30 31.5 39 45.5 53.5
    15 18 21 24 27 30 36 41
    17.3 20.8 24.2 27.7 31.2 34.6 41.6 47.3
    0.3 0.3 0.5 0.5 0.5 0.5 1 1
    2.23 3.73 4.94 7.05 8.94 15.7 26.5 45.3
    ①,技术条件按 GB 3765-83的规定。
