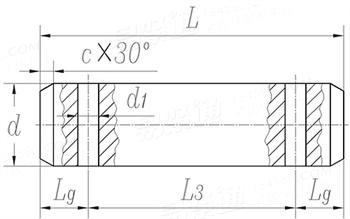

GOST 9650 (Type 2) - 1980 带孔销

俄标GOST 9650 (Type 2) - 1980 GOST9650 965 带孔销

尺寸单位: 毫米(mm)
选择 公称长度L

滑动查看

  • 3~5
  • 6~10
  • 11~14
  • 16~20
  • 22~25
  • 27~30
  • 32~36
  • 40~50
  • 55~70
  • 80~100
  • 公称直径
    d
    Lg 标准
    加大
    d1
    c
    L3
    3 4 5 6 8 10 11 12 14 16 18 20 22 24 (25) 27 (28) 30 (32) 33 36 40 45 50 55 60 70 80 90 100
    3 3 4 4 5 5 5 5 5 5 6 6 6 6 6 6 6 8 8 8 8 8 10 10 10 10 12 12 14 14
    / / / / / / / 5.5 6 6 7 8 8 9 9 9 9 10 10 10 10 10 12 12 14 14 16 16 16 16
    0.8 1 1.2 1.6 2 3.2 3.2 3.2 4 4 5 5 5 6.3 6.3 6.3 6.3 8 8 8 8 8 10 10 10 10 13 13 13 13
    0.6 0.6 0.6 0.6 0.6 1 1 1 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 4 4
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    ①,允许将销轴头部和端部做成圆角,尺寸等于倒角尺寸c。
