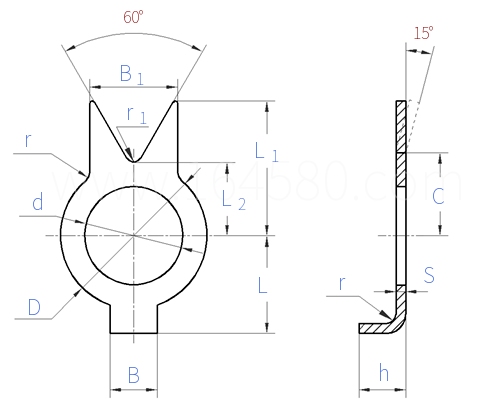

HB 6246、6351 - 2002 角形外舌止动垫圈

尺寸单位: 毫米(mm)

滑动查看

4~6

8~12

14~18

20~24

公称直径

d	H14	最小值=公称
		最大值
D	h14	最大值=公称
		最小值
L	±0.3	公称
		最大值
		最小值
L₁	±0.3	公称
		最大值
		最小值
L₂
B
B₁
h
C
S
r
r₁
千件重(钢制)≈kg

4.1	5.1	6.1	8.1	10.1	12.1	14.1	16.1	18.1	20.1	22.1	24.1
4.4	5.4	6.46	8.46	10.53	12.53	14.53	16.53	18.62	20.62	22.62	24.62
7	8	10	13	15	18	20	23	25	28	31	34
6.64	7.64	9.64	12.57	14.57	17.57	19.48	22.48	24.48	27.48	30.38	33.38
6	7	8	9	11	14	15	16	17	18	20	21
6.3	7.3	8.3	9.3	11.3	14.3	15.3	16.3	17.3	18.3	20.3	21.3
5.7	6.7	7.7	8.7	10.7	13.7	14.7	15.7	16.7	17.7	19.7	20.7
6.5	8	9	11	13	15	16	18	20	22	24	26
6.8	8.3	9.3	11.3	13.3	15.3	16.3	18.3	20.3	22.3	24.3	26.3
6.2	7.7	8.7	10.7	12.7	14.7	15.7	17.7	19.7	21.7	23.7	25.7
3.5	4	5	6.5	7.5	9	10	11.5	12.5	14	15.5	17
2.7	2.7	2.7	3.7	3.7	5.2	5.2	5.2	5.7	5.7	5.7	5.7
5.6	6.8	7.2	8	9	10.5	12	13	15	16.5	17.5	19
3	3	4	4	4	4	5	5	5	5	5.5	5.5
4	4.5	5.5	7	8.5	10	11	12.5	13.5	15	16.5	18
0.5	0.5	0.8	0.8	0.8	0.8	0.8	1	1	1	1.2	1.2
0.5	0.5	0.8	0.8	1	1	1.2	1.2	1.2	1.5	1.5	1.5
0.5	0.5	0.8	0.8	0.8	1	1	1	1	1	1.5	1.5
0.18	0.24	0.5	0.8	1.02	1.4	1.6	2.45	2.76	3.35	4.85	5.7

①,HB 6246：材料20，热处理-退火，表面处理-镀锌钝化、镀镉钝化； HB 6351：材料1Cr18Ni9Ti，热处理-淬火。
②,一般公差按 HB 5800-1999；其余技术要求按 HB 5856。
