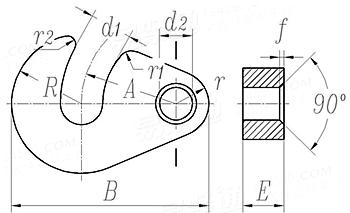

NF E 27-617 - 1972 可转动切口垫圈


尺寸单位: 毫米(mm)

滑动查看

  • 4~8
  • 10~14
  • 16~24
  • 30~36
  • 规格
    A
    B
    E 公称
    最小值
    最大值
    R
    d1
    d2 最小值=公称
    最大值
    f
    r
    r1
    r2
    4 6 8 10 12 14 16 20 24 30 36
    13 19 21 23 29 31 33 35 45 51 57
    27 38 43 48 59 65 71 77 94 106 119
    6 10 10 10 14 14 14 14 20 20 20
    5.922 9.902 9.902 9.902 13.88 13.88 13.88 13.88 19.851 19.851 19.851
    5.97 9.96 9.96 9.96 13.95 13.95 13.95 13.95 19.935 19.935 19.935
    8 11 14 17 20 24 28 32 37 43 50
    4.25 6.25 8.25 10.25 12.5 14.5 16.5 21 25 31 37
    6 8 8 8 10 10 10 10 12 12 12
    6.075 8.09 8.09 8.09 10.09 10.09 10.09 10.09 12.11 12.11 12.11
    0.5 1 1 1 1.5 1.5 1.5 1.5 2 2 2
    6 8 8 8 10 10 10 10 12 12 12
    1.5 2 2.5 3.5 4 4.5 5.5 6.5 8 10 12
    0.5 1 1.5 2 2 2.5 3 3.5 4 5 6
