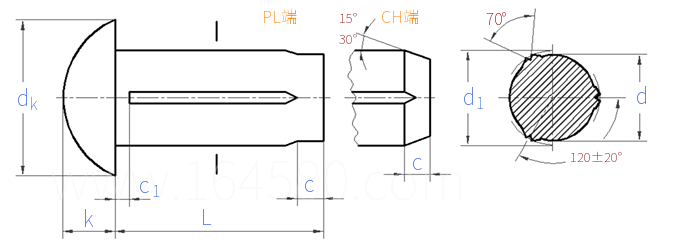

ISO 8746 - 2025 圆头槽销

我要留言 我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)

滑动查看

  • 2~3
  • 4~6
  • 8~12
  • 16~20
    • 公称直径
    d
    d 最大值
    最小值
    dk 最大值
    最小值
    k 最大值
    最小值
    c 最小值
    c1 最大值
    r ≈
    d1 钢销
    不锈钢销
    L 最小值
    最大值
    2 2.5 3 4 5 6 8 10 12 16 20
    2 2.5 3 4 5 6 8 10 12 16 20
    1.95 2.425 2.925 3.9 4.9 5.9 7.85 9.85 11.8 15.8 19.8
    3.7 4.6 5.5 7.25 9.05 10.8 14.4 16 19 26.1 33.1
    3.3 4.2 5 6.75 8.45 10.2 13.6 14.9 17.7 23.7 30.7
    1.3 1.6 1.95 2.55 3.15 3.75 5 7.4 8.4 10.9 13.9
    1.1 1.4 1.65 2.25 2.85 3.45 4.6 6.5 7.5 10 13
    0.6 0.75 0.9 1.2 1.5 1.8 2.4 3 3.6 4.8 6
    1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 3 3
    1.9 2.4 2.8 3.8 4.6 5.6 7.5 8 9.5 13 16.5
    2.15 2.7 3.2 4.25 5.25 6.3 8.3 10.35 12.35 16.4 20.5
    2.10 2.65 3.15 4.2 5.2 6.225 8.225 10.25 12.275 16.3 20.375
    - - - - - - - - - - -
    - - - - - - - - - - -
    ①,若无指定，销的末端应制成导向端（PL）。
    ②,槽角≈70°为参考值，详见 ISO 13669。
    替代历史 ISO 8746 - 1986 ISO 8746 - 1997 ISO 8746 - 2025
    等同标准
    国标 GB GB /T 13829.8
    国际 ISO ISO 8746
    德标 DIN DIN EN ISO 8746
    欧标 EN EN 28746
    以上有部分标准可能为近似等效，如有异议以标准原件为准
