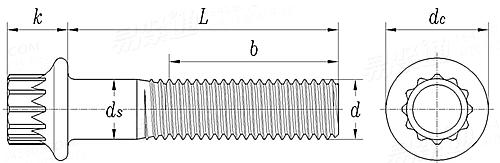

ASME B 18.2.7.1M - 2002 (R2007) 米制十二花键法兰螺钉 [Table 4]

尺寸单位: 毫米(mm)

滑动查看

M5~M8

M10~M14

M16~M20

螺纹尺寸
d

P	螺距
d_s	最大值
	最小值
d_c
k
b	L≤125
	125＜L≤200
	L＞200

M10

M12

M14

M16

M20

0.8	1	1.25	1.5	1.75	2	2	2.5
5	6	8	10	12	14	16	20
4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
5	6	8	10	12	14	16	20
16	18	22	26	30	34	38	46
22	24	28	32	36	40	44	52
35	37	41	45	49	53	57	65

-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-
