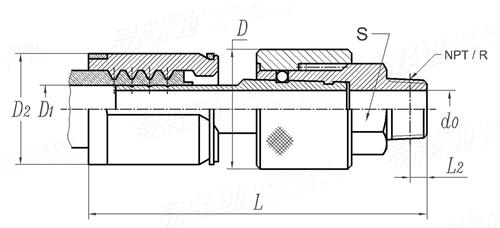

JB /ZQ 4079 (B) - 1997 快速接头 - 两端开放式 B型


尺寸单位: 毫米(mm)

滑动查看

  • 6~10
  • 15~25
  • 32~50
  • 公称通径
    公称流量(升/每分钟)
    D1 胶管内径
    NPT
    R
    工作压力 /MPa
    D2
    D
    d0
    L2 NPT
    R
    L NPT
    R
    s
    单重≈kg
    6 8 10 15 20 25 32 40 50
    6.3 25 40 63 100 160 250 400 630
    8 10 12.5 16 22 25 31.5 38 51
    1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
    1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
    16 16 16 16 16 14 11 9 8
    32 35 40 45 51 58 66 72 86
    29 34 39 43 55 59 70 78 90
    5 7 10 13 17 21 28 33 42
    4.102 5.786 6.096 8.128 8.611 10.16 10.668 10.668 11.074
    4 6 6.4 8.2 9.5 10.4 12.7 12.7 15.9
    115 122 134 145 158 170 186 210 232
    120 126 142 148 165 175 194 216 240
    21 27 30 34 46 50 60 70 80
    0.36 0.45 0.69 0.85 1.21 1.75 2.65 3.5 5.12
    ①,胶管按 GB 3683《钢丝编织液压胶管》的规定。
