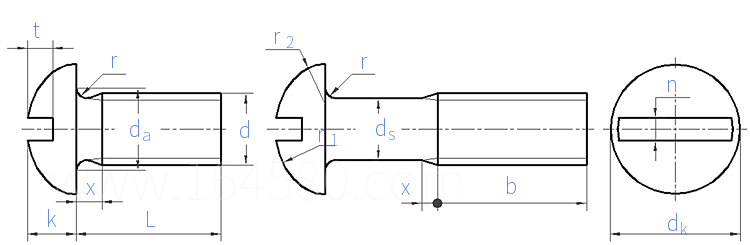

CNS 9671 - 1988 开槽圆头螺钉

单位换算工具 重量计算 我要留言 我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)
重量计算

滑动查看

  • M1~M1.4
  • M1.6~M2
  • M2.2~M2.5
  • M2.6~M3.5
  • M4~M5
  • M6~M8
    • 螺纹规格
    d
    P 螺距
    dc 最大值=公称
    最小值
    k 公称
    最大值
    最小值
    n 最大值
    最小值=公称
    t 公称
    最大值
    最小值
    b
    M1 M1.2 (M1.4) M1.6 (M1.7) M2 (M2.2) (M2.3) M2.5 (M2.6) M3 (M3.5) M4 (M4.5) M5 M6 M8
    0.25 0.25 0.3 0.35 0.35 0.4 0.45 0.4 0.45 0.45 0.5 0.6 0.7 0.75 0.8 1 1.25
    2 2.3 2.6 3 3.2 3.5 4 4 4.5 4.5 5.5 6 7 8 9 10.5 14
    1.7 2 2.2 2.6 2.8 3.1 3.6 3.6 4.1 4.1 5 5.5 6.5 7.4 8.4 9.8 13.2
    0.8 0.9 1 1.1 1.2 1.3 1.5 1.5 1.7 1.7 2 2.3 2.6 3 3.4 4 5.4
    0.9 1 1.1 1.2 1.3 1.4 1.6 1.6 1.8 1.8 2.15 2.45 2.75 3.15 3.55 4.2 5.6
    0.7 0.8 0.9 1 1.1 1.2 1.4 1.4 1.6 1.6 1.85 2.15 2.45 2.85 3.25 3.8 5.2
    0.42 0.42 0.42 0.55 0.55 0.75 0.75 0.75 0.95 0.95 0.95 1.15 1.15 1.15 1.4 1.4 1.8
    0.32 0.32 0.32 0.4 0.4 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1.2 1.2 1.6
    0.45 0.5 0.6 0.65 0.7 0.8 0.9 0.9 1 1 1.2 1.4 1.6 1.9 2.1 2.5 3.3
    0.55 0.6 0.7 0.75 0.8 0.9 1.05 1.05 1.15 1.15 1.4 1.6 1.85 2.2 2.4 2.9 3.8
    0.35 0.4 0.5 0.55 0.6 0.7 0.75 0.75 0.85 0.85 1 1.2 1.35 1.6 1.8 2.1 2.8
    6 6 8 8 8 8 10 10 12 12 12 14 16 20 20 25 30
    ①,ds≈螺纹中径或螺纹大径。
