GOST 9650 (Type 4) - 1980 带安全环槽销轴

俄标GOST 9650 (Type 4) - 1980 GOST9650 965 带安全环槽销轴

尺寸单位: 毫米(mm)

选择公称长度L

滑动查看

6~10

12~16

18~22

25~30

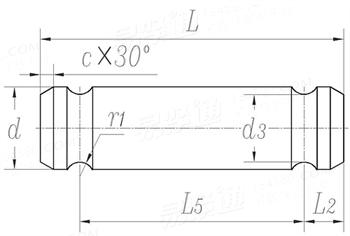

公称直径
d

L₂
d₃	最大值=公称
	最小值
r₁
c

L₅

(25)

(28)

3	3	4	4	5	5	5	5	6	6	6	8
5.6	7.6	9.6	11.4	13.4	15	17	18.8	20.8	23.8	26.8	28.8
5.5	7.5	9.5	11.3	13.3	14.9	16.9	18.6	20.6	23.6	26.6	28.6
0.4	0.4	0.4	0.6	0.6	1	1	1.2	1.2	1.2	1.2	1.2
0.6	0.6	1	1	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6

①,允许将销轴头部和端部做成圆角，尺寸等于倒角尺寸c。
