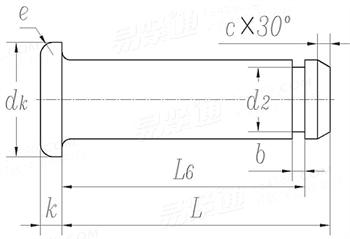

GOST 9650 (Type 7) - 1980 带锁紧垫圈销轴

俄标GOST 9650 (Type 7) - 1980 GOST9650 965 带锁紧垫圈销轴

尺寸单位: 毫米(mm)

选择公称长度L

滑动查看

4~6

8~12

14~18

20~25

28~32

36~45

50~60

70~90

100

公称直径
d

d_k	标准
	加大
k	标准
	加大
d₂
b
e
c

L₆

(25)

(28)

(32)

100

6	8	10	12	14	16	18	20	22	25	28	32	36	38	40	45	50	55	60	65	70	80	90	100	110
7	/	/	14	18	20	22	25	28	30	33	38	40	44	45	50	55	60	66	72	78	90	100	110	120
1	1.6	2	2	2.5	2.5	3	3	3	4	4	5	5	5	6	6	6	7	7	8	8	10	10	12	12
1.5	/	/	3	4	4	4	4.5	5	5	5.5	6	6	8	8	8	8	9	9	11	12	13	13	13	13
3	3	4	4	8	8	10	10	14	14	18	20	20	24	24	28	32	36	40	45	45	55	65	75	85
1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2.5	2.5	2.5	2.5	2.5	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5
0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1	1.6	1.6	1.6	2.5	2.5	2.5	2.5	2.5	4	4	4
0.6	0.6	0.6	0.6	1	1	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	4	4

①,允许将销轴头部和端部做成圆角，尺寸等于倒角尺寸e和c。
