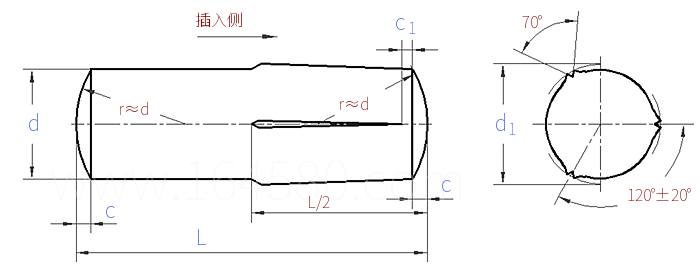

ISO 8741 (RN) - 2025 半长倒锥槽的槽销-倒圆端

尺寸单位: 毫米(mm)

重量计算

选择公称长度L

滑动查看

Φ1~Φ2

Φ2.5~Φ3.5

Φ4~Φ6

Φ7~Φ9

Φ10~Φ14

Φ16~Φ20

Φ25

公称直径
d

d	最大值
	最小值
c	公称
	最大值
	最小值
c₁	L≤10	最大值
	10＜L≤50	最大值
	50＜L≤100	最大值
	100＜L≤200	最大值
d₁	公差

扩展直径 d₁(钢销)

扩展直径 d₁(不锈钢销)

L	最小值
	最大值

Φ1

Φ1.5

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

(Φ9)

Φ10

Φ12

(Φ14)

Φ16

(Φ18)

Φ20

Φ25

1	1.5	2	2.5	3	3.5	4	5	6	7	8	9	10	12	14	16	18	20	25
0.975	1.475	1.975	2.475	2.975	3.425	3.925	4.925	5.925	6.91	7.91	8.91	9.91	11.89	13.89	15.89	17.89	19.87	24.87
0.13	0.2	0.27	0.34	0.4	0.47	0.54	0.67	0.8	0.94	1.07	1.21	1.34	1.61	1.88	2.14	2.41	2.68	3.35
0.23	0.35	0.42	0.49	0.55	0.67	0.74	0.87	1	1.19	1.32	1.46	1.64	1.91	2.23	2.49	2.86	3.13	3.9
0.03	0.05	0.12	0.19	0.25	0.27	0.34	0.47	0.6	0.69	0.82	0.96	1.04	1.31	1.53	1.79	1.96	2.23	2.8
1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3
4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
+0.05	+0.05	+0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1

①,槽角≈70°为参考值，详见 ISO 13669。
②,末端倒角的型式仅在订购时根据特定要求加工。
