ISO 8744 (CH) - 2025 槽销—全长锥槽 倒角端

我要留言 我要纠错 English 按电脑端显示

尺寸单位: 毫米(mm)
选择 公称长度L

滑动查看

  • Φ1~Φ2
  • Φ2.5~Φ3.5
  • Φ4~Φ6
  • Φ7~Φ9
  • Φ10~Φ14
  • Φ16~Φ20
  • Φ25
    • 公称直径
    d
    d 最大值
    最小值
    c 公称
    最大值
    最小值
    c1 L≤10 最大值
    10＜L≤50 最大值
    50＜L≤100 最大值
    100＜L≤200 最大值
    d1 公差
    d1(钢销)
    扩展直径 d1(不锈钢销)
    L 最小值
    最大值
    (Φ1) Φ1.5 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4 Φ5 Φ6 (Φ7) Φ8 (Φ9) Φ10 Φ12 (Φ14) Φ16 (Φ18) Φ20 Φ25
    1 1.5 2 2.5 3 3.5 4 5 6 7 8 9 10 12 14 16 18 20 25
    0.975 1.475 1.975 2.475 2.975 3.425 3.925 4.925 5.925 6.91 7.91 8.91 9.91 11.89 13.89 15.89 17.89 19.87 24.87
    0.2 0.3 0.35 0.4 0.5 0.55 0.65 0.8 1.2 1.4 1.6 1.8 2 2.5 2.7 3 3.2 3.5 4
    0.35 0.5 0.55 0.6 0.7 0.8 0.9 1.05 1.45 1.7 1.9 2.1 2.35 2.85 3.1 3.4 3.7 4 4.6
    0.05 0.1 0.15 0.2 0.3 0.3 0.4 0.55 0.95 1.1 1.3 1.5 1.65 2.15 2.3 2.6 2.7 3 3.4
    1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
    3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
    4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
    +0.05 +0.05 +0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
    - - - - - - - - - - - - - - - - - - -
    - - - - - - - - - - - - - - - - - - -
    - - - - - - - - - - - - - - - - - - -
    - - - - - - - - - - - - - - - - - - -

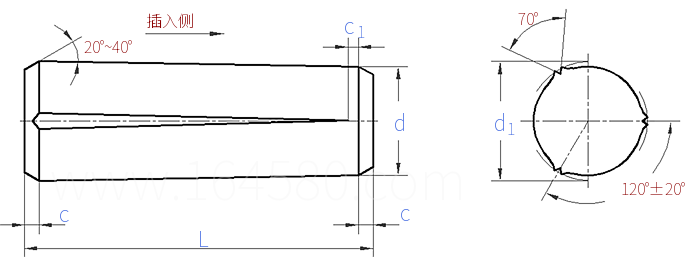

    ①,a≈70°，见 ISO 13669。
    ②,末端倒角的型式仅在订购时根据特定要求进行。
