英制薄方头全螺纹螺钉 - 粗制 - 车削支承面 [Table 2] BS 916 - 1953

选择规格尺寸 点击↓

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1

1-1/8

1-1/4

(1-3/8)

1-1/2

(1-5/8)

1-3/4

2

2-1/4

2-1/2

2-3/4

3

(3-1/4)

3-1/2

(3-3/4)

4

4-1/2

5

5-1/2

6

括号内尺寸为非优选

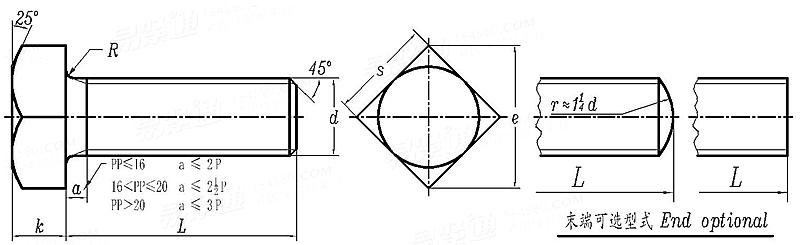

BS 916 - 1953 英制薄方头全螺纹螺钉 - 粗制 - 车削支承面 [Table 2]

尺寸单位: inch
英标BS 916 - 1953 BS916 916BS 英制薄方头全螺纹螺钉 - 粗制 - 车削支承面 [Table 2]
BS 916 - 1953 英制薄方头全螺纹螺钉 - 粗制 - 车削支承面 [Table 2]
扫一扫分享
单重计算 公差 最小破坏扭矩 牌号等级
螺纹尺寸
d
1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 (1-3/8) 1-1/2 (1-5/8)
PP 牙数/英寸 BSW
BSF
s 最大值
最小值
e 最大值
R 最大值
k 最大值
最小值
20 18 16 14 12 12 11 10 9 8 7 7 6 6 5
26 22 20 18 16 16 14 12 11 10 9 9 8 8 8
0.445 0.525 0.600 0.710 0.820 0.920 1.010 1.200 1.300 1.480 1.670 1.860 2.050 2.220 2.410
0.435 0.515 0.585 0.695 0.800 0.900 0.985 1.175 1.270 1.450 1.640 1.815 2.005 2.175 2.365
0.63 0.74 0.85 1.00 1.16 1.30 1.43 1.70 1.84 2.09 2.36 2.63 2.90 3.14 3.41
1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 1/32 3/64 3/64 3/64 3/64 3/64
0.176 0.218 0.260 0.302 0.343 0.375 0.417 0.500 0.583 0.666 0.75 0.83 0.92 1.00 1.08
0.156 0.198 0.240 0.282 0.323 0.345 0.387 0.470 0.553 0.636 0.71 0.79 0.88 0.96 1.02
螺纹尺寸
d
1-3/4 2 2-1/4 2-1/2 2-3/4 3 (3-1/4) 3-1/2 (3-3/4) 4 4-1/2 5 5-1/2 6
PP 牙数/英寸 BSW
BSF
s 最大值
最小值
e 最大值
R 最大值
k 最大值
最小值
5 4.5 4 4 3.5 3.5 3.25 3.25 3 3 2.875 2.75 2.625 2.5
7 7 6 6 6 5 5 4.5 4.5 4.5 4 4 4 4
2.580 2.760 3.150 3.550 3.890 4.180 4.530 4.850 5.180 5.550 6.380 7.300 8.350 9.450
2.520 2.700 3.090 3.490 3.830 4.080 4.430 4.750 5.080 5.450 6.255 7.175 8.225 9.325
3.65 3.90 4.45 5.02 5.50 5.91 6.41 6.86 7.33 7.85 9.02 10.32 11.81 13.36
3/64 3/64 1/16 1/16 1/16 1/16 3/32 3/32 3/32 3/32 1/8 1/8 1/8 1/8
1.17 1.33 1.50 1.67 1.83 2.00 2.17 2.33 2.50 2.67 3.00 3.33 3.67 4.00
1.11 1.27 1.42 1.59 1.75 1.90 2.07 2.23 2.40 2.57 2.85 3.18 3.52 3.85

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
