ASME B 18.6.3 (T20) - 2013 复合十字槽盘头螺钉 [Table 20] (ASTM F837, F468)

尺寸单位: inch

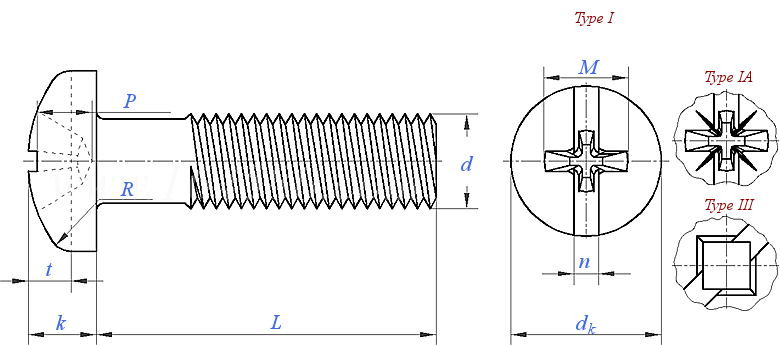

美标ASME B18.6.3 (T20) - 2013 ASME18.6.3 1 复合十字槽盘头螺钉 [Table 20] (ASTM F837, F468)
模型下载
ASME B 18.6.3 (T20) - 2013 复合十字槽盘头螺钉 [Table 20] (ASTM F837, F468)
扫一扫分享
单重计算 公差 美制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级
螺纹尺寸
d
0# 1# 2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8 7/16 1/2
d
PP
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 最大值
最小值
M I型
IA型
III型
P I型 最大值
最小值
IA型 最大值
最小值
III型 最大值
最小值
扳手尺寸 I 型
IA型
III型
R 最小值
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160 0.2500 0.3125 0.3750 0.4375 0.5000
80 64 56 48 40 40 32 32 24 24 20 18 16 14 13
0.116 0.142 0.167 0.193 0.219 0.245 0.270 0.322 0.373 0.425 0.492 0.615 0.740 0.863 0.987
0.104 0.130 0.155 0.180 0.205 0.231 0.256 0.306 0.357 0.407 0.473 0.594 0.716 0.837 0.958
0.044 0.053 0.062 0.071 0.080 0.089 0.097 0.115 0.133 0.151 0.175 0.218 0.261 0.305 0.348
0.036 0.044 0.053 0.062 0.070 0.079 0.087 0.105 0.122 0.139 0.162 0.203 0.244 0.284 0.325
0.023 0.026 0.031 0.035 0.039 0.043 0.048 0.054 0.060 0.067 0.075 0.084 0.094 0.094 0.106
0.016 0.019 0.023 0.027 0.031 0.035 0.039 0.045 0.050 0.056 0.064 0.072 0.081 0.081 0.091
0.022 0.027 0.031 0.036 0.040 0.045 0.050 0.058 0.068 0.077 0.087 0.106 0.124 0.142 0.161
0.013 0.016 0.020 0.023 0.027 0.030 0.033 0.041 0.048 0.055 0.063 0.076 0.090 0.105 0.118
0.060 0.067 0.097 0.105 0.115 0.152 0.159 0.175 0.192 0.252 0.274 0.343 0.382 0.406 0.428
0.060 0.067 0.097 0.105 0.115 0.147 0.155 0.170 0.185 0.247 0.266 0.334 0.370 0.392 0.413
/ / 0.050 0.070 0.070 0,091 0.091 0.112 0.112 0.133 0.133 0.191 0.191 / /
0.032 0.040 0.052 0.061 0.071 0.072 0.080 0.097 0.113 0.124 0.144 0.173 0.213 0.239 0.260
0.014 0.022 0.034 0.043 0.053 0.046 0.055 0.071 0.089 0.098 0.118 0.149 0.190 0.214 0.235
0.033 0.040 0.053 0.062 0.072 0,068 0.076 0.092 0.108 0.117 0.137 0.164 0.201 0.224 0.246
0.017 0.024 0.037 0.046 0.056 0.050 0.058 0.074 0.090 0.099 0.119 0.146 0.183 0.206 0.228
/ / 0.033 0.038 0.038 0.065 0.065 0.075 0.075 0.095 0,095 0.100 0.100 / /
/ / 0.028 0.028 0.028 0.050 0.050 0.060 0.060 0.080 0.080 0.085 0.085 / /
0 0 1 1 1 2 2 2 2 3 3 4 4 4 4
0 0 1 1 1 2 2 2 2 3 3 4 4 4 4
/ / 00 0 0 1R 1R 2R 2R 3R 3R 4R 4R / /
0.005 0.005 0.010 0.010 0.010 0.015 0.015 0.015 0.020 0.025 0.035 0.040 0.040 0.050 0.055
①,材料：未硬化碳钢。除非另有规定，机器螺钉应采用非热处理低碳钢，如牌号1006~1022，硬度HRB69-100。
②,材料：硬化碳钢。如果规定硬化机器螺钉，它们应由中低碳钢制成，如牌号1018~1038含硼或不含硼钢，经过硬化至HRC25-38。
③,不锈钢和有色金属材料参见下方：相关材料标准或牌号
