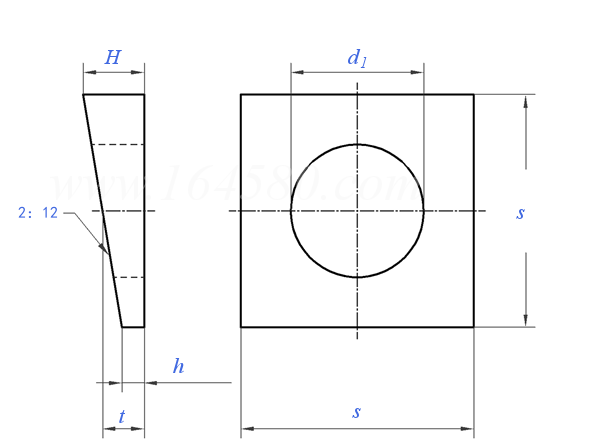

ASME/ANSI B 18.23.1 - 1967 (R1975) 方斜垫圈 (可锻铸铁/白口铁) [Type A]

尺寸单位: inch
美标ASME/ANSI B18.23.1 - 1967 (R1975) ASME 方斜垫圈 (可锻铸铁/白口铁) [Type A]
ASME/ANSI B 18.23.1 - 1967 (R1975) 方斜垫圈 (可锻铸铁/白口铁) [Type A]
扫一扫分享
公称直径
d
1/4 5/16 3/8 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d
s 公称
最小值
最大值
H 公称
最小值
最大值
h 公称
最小值
最大值
t 公称
d1 公称
最小值
最大值
0.250 0.312 0.375 0.500 0.625 0.750 0.875 1.000 1.125 1.250 1.375 1.500
0.69 1.00 1.25 1.25 1.50 1.50 2.00 2.00 2.25 2.25 2.75 3.00
0.66 0.97 1.22 1.22 1.47 1.47 1.97 1.97 2.22 2.22 2.72 2.97
0.72 1.03 1.28 1.28 1.53 1.53 2.03 2.03 2.28 2.28 2.78 3.03
0.22 0.31 0.34 0.34 0.38 0.44 0.56 0.56 0.62 0.72 0.78 0.81
0.19 0.28 0.31 0.31 0.35 0.41 0.53 0.53 0.59 0.69 0.75 0.78
0.25 0.34 0.37 0.37 0.41 0.47 0.59 0.59 0.65 0.75 0.81 0.84
0.09 0.16 0.12 0.12 0.12 0.19 0.22 0.22 0.25 0.31 0.31 0.31
0.06 0.13 0.09 0.09 0.09 0.16 0.19 0.19 0.22 0.28 0.28 0.28
0.12 0.19 0.15 0.15 0.15 0.22 0.25 0.25 0.28 0.34 0.34 0.34
0.16 0.23 0.23 0.23 0.25 0.31 0.39 0.39 0.44 0.52 0.55 0.56
0.31 0.38 0.44 0.56 0.69 0.81 0.94 1.06 1.25 1.38 1.50 1.62
0.28 0.35 0.41 0.53 0.66 0.78 0.91 1.03 1.22 1.35 1.47 1.59
0.34 0.41 0.47 0.59 0.72 0.84 0.97 1.09 1.28 1.41 1.53 1.65
替代列表
注:技术数据仅供参考,请以官方原件为准!
告诉我在“易紧通”看到,将给您优惠
联系人:钱京育 点击这里给我发消息359786818   移动电话: 15888399928     电话:0573-84860362/84860338 Email: 登陆后可见
材料:不锈钢、碳钢、铜、铝;表面处理:按客户要求;公称直径:φ2~φ64。
