平头铆螺母 Q 372

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

M10

M12

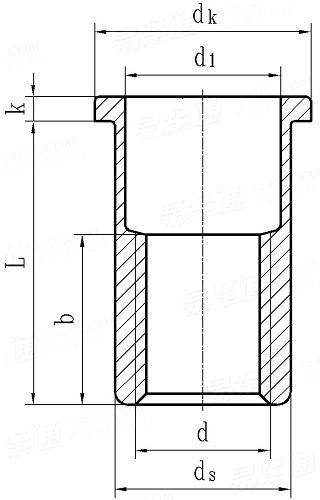

Q  372 平头铆螺母

尺寸单位: mm
汽标代号Q 372 Q372 372Q 平头铆螺母
Q  372 平头铆螺母
扫一扫分享
公称长度L
螺纹规格
d
M3 M4 M5 M6 M8 M10 M12
ds 公称
最小值
最大值
d1 最小值=公称
最大值
dk 最大值
k
保证载荷(N) 最小值
头部结合力/N, 最小值 —钢
头部结合力/N, 最小值 —铝
剪切力/N, 最小值 —钢
剪切力/N, 最小值 —铝
破坏扭矩/Nm, 最小值 —钢
破坏扭矩/Nm, 最小值 —铝
转动扭矩/Nm, 最小值 —钢
转动扭矩/Nm, 最小值 —铝
5 6 7 9 11 13 15
4.9 5.9 6.9 8.9 10.9 12.9 14.9
4.97 5.97 6.97 8.97 10.97 12.97 14.97
4 4.8 5.6 7.5 9.2 11 13
4.12 4.92 5.72 7.65 9.35 11.18 13.18
8 9 10 12 14 16 18
0.8 0.8 1 1.5 1.5 1.8 1.8
3900 6800 11500 16500 25000 32000 34000
1900 4000 6500 7800 12300 17500 -
2236 3220 4348 6149 9034 11926 13914
1242 1789 2435 3416 5019 6626 -
1100 2100 2600 3800 5400 6900 7500
640 1200 1900 2700 3900 4200 -
2 5 8.5 15 26 50 80
0.7 2.5 5 8 20 25 -
0.5 1 2 4.5 5.5 11 30
0.25 0.9 1.5 3.5 5 6.5 21
推荐的铆接范围
- - - - - - -
①,b=(1.25~1.5)d

技术条件和引用标准

材料 种类
牌号
标准
螺纹 公差
标准
表面处理 种类
标准
验收及包装
08F ML10Al 5056、6061
GB/T 699 GB/T 6478 GB/T 3190
6H
GB/T 196、GB/T 197
不经处理 镀锌钝化
- QC/T 625
GB/T 90.1、GB/T 90.2
注:技术数据仅供参考,请以官方原件为准!
